■ Eigenschaften: Der Ferritkern erfüllt die Anforderungen des Leistungstransformators zur Reduzierung von Magnet- und Kupferverlusten. Er verfügt über eine große Oberfläche, gute Temperaturanstiegseigenschaften und magnetische Abschirmeigenschaften. Gleichzeitig wird die kreisförmige Mittelsäule verwendet, das Drahtpaket hat eine große Kapazität und lässt sich leicht wickeln.
■ Anwendung: PQ-Transformatoren, EQ-Transformatoren und LP-Transformatoren werden häufig in Schaltnetzteilen, Hochleistungsladegeräten usw. verwendet.

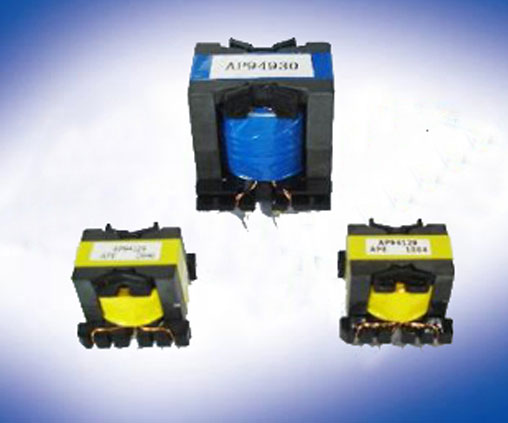

PQ, EQ, LP
Die zentrale Säule des Magnetkerns ist größer als der allgemeine Magnetkern, dieHochfrequenztransformatorDas Produkt weist eine geringere Streuinduktivität auf, ist für kleine Hochleistungstransformatoren geeignet und die Anzahl der Ausgangsgruppen darf nicht zu groß sein.
Form: Der PQ-Transformator verfügt über ein rechteckiges Kerndesign aus zwei Hälften, das eine effiziente Bildung magnetischer Kreise ermöglicht.
Anwendungen: PQ-Transformatoren werden häufig in Schaltnetzteilen, DC-DC-Wandlern und Hochfrequenzwechselrichtern eingesetzt. Sie sind besonders effektiv in Anwendungen, die eine kompakte Größe und hohe Leistungsdichte erfordern.
Vorteile:
Hohe Leistungsdichte: Das Design ermöglicht die Handhabung einer erheblichen Leistungsmenge auf kleinerem Raum.
Geringer Kernverlust: Die in PQ-Transformatoren verwendeten Materialien minimieren Verluste, was zu einer besseren Effizienz bei hohen Frequenzen führt.
Flexibilität: Kann verschiedene Wicklungskonfigurationen aufnehmen und ermöglicht so eine Anpassung an spezifische Spannungs- und Leistungsanforderungen.
Gutes Wärmemanagement: Form und Materialien tragen zur effektiven Wärmeableitung bei und verlängern so die Lebensdauer des Transformators.
Form: Der EQ-Transformator zeichnet sich durch seinen E-förmigen Kern mit einem Mittelbein aus, das einen robusten Magnetkreis bietet.
Anwendungen: EQ-Transformatoren eignen sich für Anwendungen in Stromversorgungen, Beleuchtungssystemen und elektronischen Geräten, die einen Hochfrequenzbetrieb erfordern.
Vorteile:
Verbesserte magnetische Kopplung: Das Design ermöglicht eine effiziente magnetische Flussübertragung und verbessert so die Leistung.
Kompaktes Design: Die Geometrie ermöglicht eine kleinere Größe und ist daher ideal für Anwendungen mit begrenztem Platzangebot.
Geringe elektromagnetische Interferenz (EMI): Die Konfiguration trägt zur Reduzierung der EMI bei, was für empfindliche elektronische Geräte von entscheidender Bedeutung ist.
Hohe Effizienz: Bietet hervorragende Leistung bei hohen Frequenzen und eignet sich daher für energieeffiziente Designs.
Form: Der LP-Transformator verfügt über eine einzigartige Kernkonfiguration, die darauf ausgelegt ist, die magnetischen Eigenschaften zu optimieren und Verluste zu minimieren.
Anwendungen: LP-Transformatoren werden häufig in Anwendungen wie Netzteilen, Telekommunikation und industriellen Steuerungssystemen eingesetzt.
Vorteile:
Hohe Effizienz: Das Design konzentriert sich auf die Minimierung von Kernverlusten und ist daher für Hochfrequenzanwendungen geeignet.
Niedriges Profil: Das kompakte Design ermöglicht die Integration in verschiedene elektronische Geräte, ohne viel Platz zu benötigen.
Thermische Leistung: Verbesserte Wärmeableitungseigenschaften tragen zur Zuverlässigkeit und Langlebigkeit in anspruchsvollen Anwendungen bei.
Vielseitigkeit: LP-Transformatoren können an unterschiedliche Leistungsstufen und Spannungsanforderungen angepasst werden, was Flexibilität im Design bietet.
■ Funktionen
Der Ferritkern erfüllt die Anforderungen des Leistungstransformators zur Reduzierung von Magnet- und Kupferverlusten. Der Hochfrequenztransformator verfügt über eine große Oberfläche, gute Temperaturanstiegseigenschaften und magnetische Abschirmeigenschaften. Gleichzeitig wird die kreisförmige Mittelsäule verwendet, das Drahtpaket hat eine große Kapazität und lässt sich leicht wickeln.
■ Anwendung
PQ-Transformator, EQ-Transformator und LP-Transformatorwerden häufig in Schaltnetzteilen, Hochleistungsladegeräten usw. verwendet.

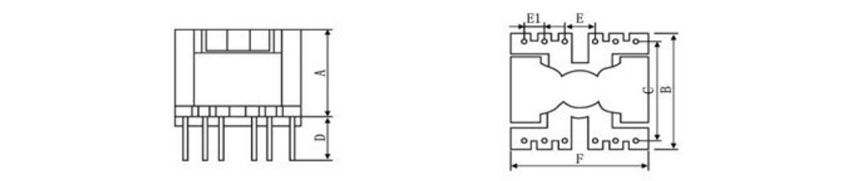

Modell | Anzahl der Stiche | Größe (mm) | ||||||
A | B | C+/-0,5 | D+/-0,5 | UND | ER | F | ||
PQ2016 | 14 | 18,5 | 23.2 | 20,6 | 4 | 5 | 3.8 | 23.1 |
PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
PQ2620 | 12 | 20 | 29,3 | 25,4 | 4 | 7.7 | 3.8 | 26,6 |
PQ2625 | 12 | 28,5 | 29,6 | 25,5 | 4 | 7,62 | 3.8 | 27 |
PQ3220 | 12 | 23,5 | 34,4 | 30,7 | 4 | 7,62 | 5.08 | 32,4 |
PQ3230 | 12 | 33,5 | 34.2 | 30,7 | 4 | 7,52 | 5.08 | 32,3 |
PQ3535 | 12 | 37,5 | 39.1 | 35,6 | 5 | 10.16 | 5.08 | 35 |
PQ4040 | 12 | 41,5 | 42 | 38 | 5 | 15 | 5 | 40 |
PQ5050 | 12 | 48,5 | 49,4 | 45,4 | 5 | 12,5 | 7,5 | 50 |
