Die Anzahl der Umdrehungen in einemGleichtaktdrosselUnd(CMC) ist ein kritischer Parameter, der die Leistung beeinflusst, insbesondere im Hinblick auf Impedanz und Rauschunterdrückung. Die Windungen bestimmen die Induktivität der Drossel, die wiederum ihre Fähigkeit beeinflusst, Gleichtaktstörungen zu blockieren und gleichzeitig Gegentaktsignale mit minimaler Dämpfung durchzulassen.

Aus den bereitgestellten Suchergebnissen können wir einige Erkenntnisse über die Anzahl der in verschiedenen Konfigurationen von Gleichtaktdrosseln verwendeten Windungen gewinnen:

1. Einlagige Wicklung: In einer Studie wurde eine Gleichtaktdrossel mit 22 Windungen runden Kupferdrahts mit einem Durchmesser von 0,8 mm gewickelt. Diese Konfiguration zeigte die niedrigste Streuinduktivität bei einer höheren Eigenresonanzfrequenz (SRF).

2. Wicklung an verschiedenen Stellen: In einem weiteren Experiment wurde die Wicklung auf der längeren Seite mit der auf der kürzeren Seite eines rechteckigen Kernkörpers verglichen. Bei gleichem Runddraht mit 0,4 mm Durchmesser und 48 Windungen führte die Wicklung auf der kurzen Seite zu einer höheren Streuinduktivität und war schwieriger zu wickeln als die Wicklung auf der langen Seite.

3.


4. Dickere Kabel: Bei dickeren Kabeln, wie z. B. RG-213/U-Koaxialkabeln und 3 × AWG 14, 60-Hz-Netzkabeln, hat eine Kette aus 22 Perlen eine Impedanz von über 1 kΩ von 1,8 MHz bis mindestens 20 MHz und wahrscheinlich weit über 30 MHz. Dies deutet darauf hin, dass die Anzahl der Windungen je nach Kabeldicke und gewünschtem Frequenzbereich der Impedanz angepasst werden kann.

5. Bifilar gewickelte Toroide: In einer Balun-Schaltung wurde jede der sechs Ferrit-Ringkerndrosseln mit sieben Windungen der bifilaren Übertragungsleitung umwickelt. Jeder Ferrit-Ringkern war ein Fair-Rite Products p/n 5961003801 (Mix 61).

Diese Beispiele verdeutlichen, dass die Windungszahl einer Gleichtaktdrossel je nach Designziel und spezifischer Anwendung erheblich variieren kann. Die Windungszahl wird so gewählt, dass bei den relevanten Frequenzen die gewünschte Impedanz erreicht wird, was für eine effektive Rauschunterdrückung entscheidend ist. Wichtig ist, dass die Windungszahl nur einer von mehreren Faktoren ist, die die Leistung einer Gleichtaktdrossel beeinflussen. Weitere Faktoren sind das Kernmaterial, der Drahtdurchmesser und die physikalische Anordnung der Wicklungen.

Wie viele Umdrehungen hat eine Gleichtaktdrossel?

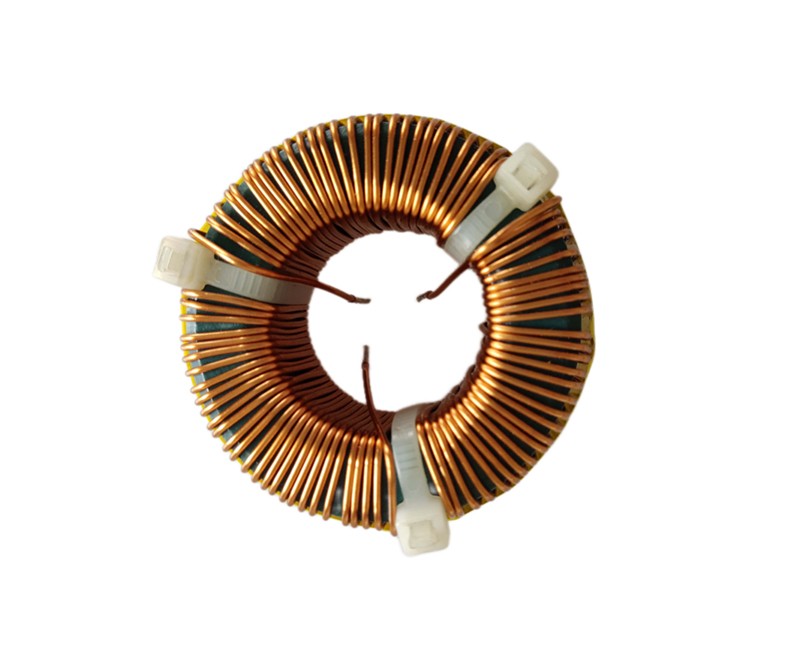

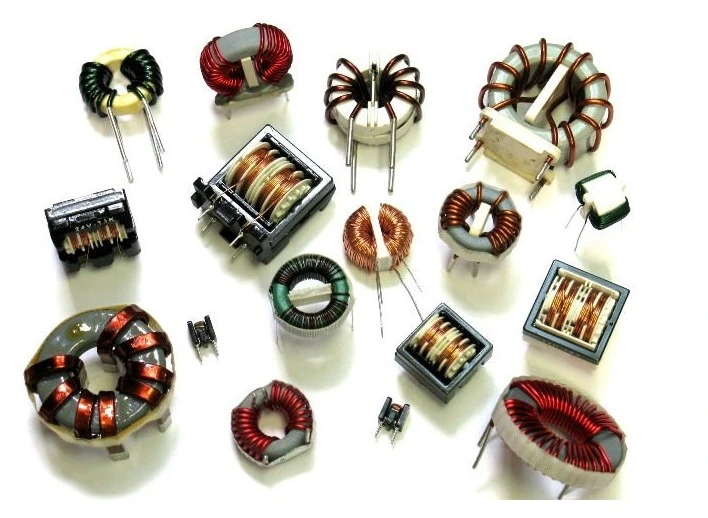

Gleichtaktdrosseln(CMCs) sind Komponenten zur Unterdrückung elektromagnetischer Interferenzen (EMI), die in elektronischen Schaltkreisen verwendet werden, um Hochfrequenzrauschen zu blockieren, das in zwei oder mehr Daten- oder Stromleitungen auftritt, während die gewünschten Gleichstrom- oder Niederfrequenzsignale durchgelassen werden.

Gleichtaktdrosseln basieren auf dem Prinzip der magnetischen Kopplung. Sie bestehen aus zwei oder mehr Wicklungen, die um einen Magnetkern gewickelt sind. Bei Anlegen eines Differenzsignals wirken die von den Wicklungen erzeugten Magnetfelder einander entgegen, was zu einer minimalen Impedanz führt. Bei Störungen durch Gleichtaktdrosseln verstärken sich die Magnetfelder jedoch gegenseitig und erzeugen eine hohe Impedanz, die das unerwünschte Rauschen effektiv blockiert.

Im Normal- oder Differenzialmodus fließt der Strom auf einer Leitung in die eine Richtung und auf der Rückleitung in die entgegengesetzte Richtung. Im Gleichtaktmodus fließt der Störstrom auf beiden Leitungen in die gleiche Richtung. Der kombinierte magnetische Fluss im Kern erzeugt ein Gegenfeld, das das Rauschen blockiert. Das bedeutet, dass Gleichtaktdrosseln Differenzialsignale mit minimaler Dämpfung passieren lassen und gleichzeitig das Gleichtaktrauschen dämpfen.

Gleichtaktdrosselnsind entscheidend für die Verbesserung der elektromagnetischen Verträglichkeit (EMV) in elektronischen Systemen. Sie unterdrücken unerwünschte Störungen und lassen gleichzeitig erwünschte Signale durch. Dies trägt maßgeblich zur Zuverlässigkeit und Leistung verschiedener Anwendungen bei. Die Wirksamkeit von Gleichtaktdrosseln beim Herausfiltern von Gleichtaktstörungen macht sie zu unverzichtbaren Komponenten in Anwendungen wie Stromversorgungen, Datenkommunikationsleitungen und anderen elektronischen Systemen, in denen elektromagnetische Störungen Störungen und Leistungsprobleme verursachen können.
