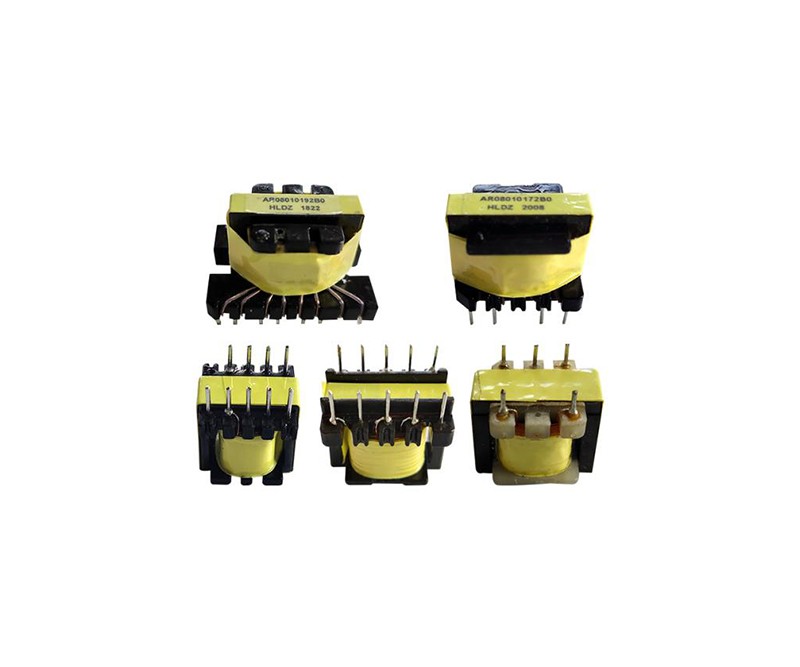

Transformateur haute fréquenceLes transformateurs à onde sinusoïdale pure (SNP) sont une classe spécialisée de transformateurs conçus pour fonctionner à des fréquences supérieures à la fréquence d'alimentation standard de 50/60 Hz, généralement comprises entre quelques kilohertz et quelques mégahertz. Ces transformateurs jouent un rôle crucial dans l'électronique de puissance moderne, offrant un éventail d'avantages et d'applications que les transformateurs traditionnels ne peuvent égaler.

Principe de fonctionnement

Le principe de fonctionnement fondamental des transformateurs haute fréquence repose sur l'induction électromagnétique, similaire à celui des transformateurs conventionnels. Lorsqu'un courant alternatif traverse l'enroulement primaire, il crée un champ magnétique variable dans le noyau. Ce champ induit une force électromotrice (FEM) dans l'enroulement secondaire, couplé électromagnétiquement au primaire. Le rapport des tensions induites dans les enroulements primaire et secondaire dépend du rapport de transformation des enroulements.

Conception du noyau et de l'enroulement

À hautes fréquences, le comportement et les considérations de conception des transformateurs diffèrent considérablement. Des problèmes tels que l'effet de peau, l'effet de proximité et l'inductance/capacité de fuite deviennent plus importants. Les noyaux de ferrite sont couramment utilisés dans les transformateurs haute fréquence en raison de leurs pertes de noyau plus faibles à haute fréquence que les noyaux en acier au silicium. La configuration d'enroulement utilise souvent un enroulement multicouche avec un rubanage simple ou double couche pour minimiser la capacité inter-couches et inter-spires, et un fil plus épais est utilisé pour réduire les pertes par effet de peau.

Applications

Les transformateurs haute fréquence trouvent de nombreuses applications dans divers domaines grâce à leur compacité et à leur rendement élevé à hautes fréquences. Parmi leurs principales applications figurent les alimentations à découpage, les systèmes de chauffage par induction, les postes de soudage, les détecteurs de métaux et les chargeurs de batterie. Ils sont également utilisés dans les convertisseurs résonants, où leur conception est optimisée pour un rendement élevé et un poids minimal.

Spécifications techniques

Les paramètres typiques des transformateurs haute fréquence comprennent la puissance nominale (de quelques watts à plusieurs kilowatts), la fréquence de fonctionnement (généralement de 10 kHz à 1 MHz), le rapport de transformation (selon les exigences de conversion de tension) et les tensions nominales (de quelques volts à kilovolts). Le noyau peut être en ferrite ou en nanocristallin pour réduire les pertes, et les méthodes de refroidissement peuvent varier, de l'air naturel à l'air forcé ou à l'eau, selon les niveaux de puissance.

Avantages

Les transformateurs haute fréquence présentent de nombreux avantages par rapport aux transformateurs conventionnels. Ils sont notamment plus compacts, plus légers et offrent un meilleur rendement. Ils sont plus adaptés aux appareils électroniques compacts et performants, et permettent une conversion de puissance plus efficace.

Défis

La conception de transformateurs haute fréquence présente plusieurs défis, notamment en termes de dimensions des composants. Il est essentiel de déterminer la densité de flux optimale et de minimiser les pertes de puissance pour maximiser le rendement. L'impact du fonctionnement haute fréquence sur le transformateur, y compris les options permettant de le minimiser, comme l'utilisation de différentes topologies et matériaux pour la structure magnétique, les enroulements et les conducteurs, doit être bien compris.

En conclusion,transformateurs haute fréquenceLes transformateurs haute fréquence sont un composant essentiel de l'évolution de l'électronique de puissance, offrant un rendement amélioré, une conception compacte et un large éventail d'applications. Avec les progrès technologiques, le rôle des transformateurs haute fréquence pour une conversion de puissance plus rapide et plus efficace ne fera que gagner en importance.
