Weerstanden zijn fundamentele componenten in elektronische schakelingen en worden gebruikt voor het regelen van stroom- en spanningsniveaus. Van de verschillende soorten weerstanden zijn er:draadgewonden weerstandenspelen een cruciale rol vanwege hun precisie, betrouwbaarheid en brede toepassingsmogelijkheden. Dit artikel gaat dieper in op de kenmerken, voordelen, nadelen, toepassingen en toekomstperspectieven van draadgewonden weerstanden.

Wat zijn draadgewonden weerstanden?

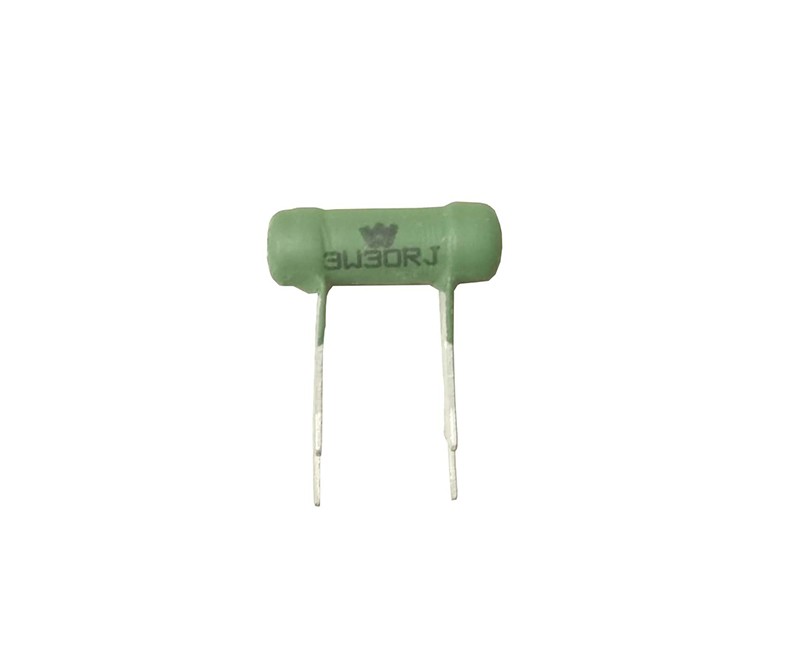

Draadgewonden weerstanden zijn weerstandscomponenten die worden gemaakt door een metalen draad om een ​​niet-geleidende kern te wikkelen. Ze worden meestal gemaakt van materialen zoals nichroom (nikkel-chroomlegering) of koper, die uitstekende geleidende eigenschappen bezitten. De draad is in verschillende configuraties gewikkeld, wat nauwkeurige weerstandswaarden en een effectieve warmteafvoer mogelijk maakt.

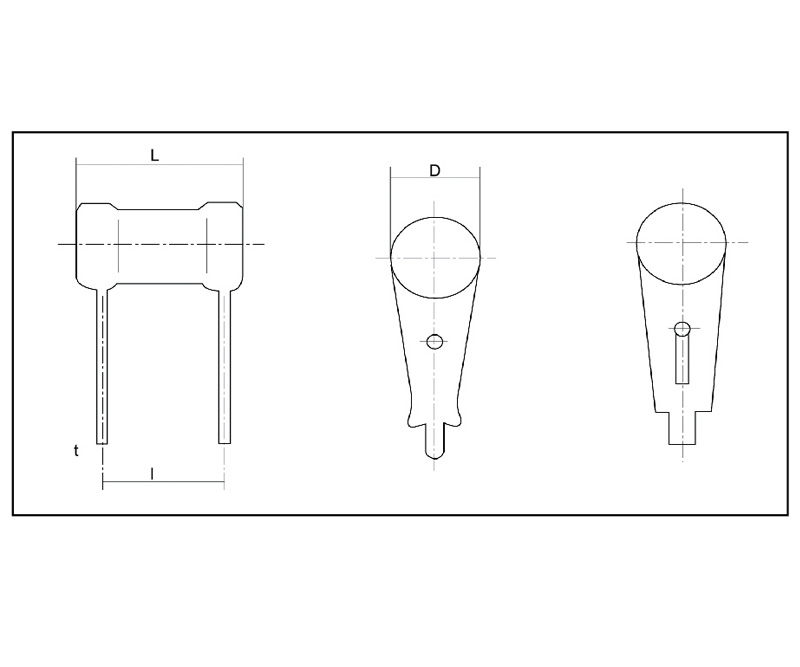

Bouw en ontwerp

Draadgewonden weerstanden bestaan ​​uit verschillende hoofdonderdelen:

1. Weerstandselement:De draad is het primaire weerstandselement, waarbij de weerstandswaarde wordt bepaald door de lengte, diameter en materiaaleigenschappen van de draad.

2. Kern:De kern, vaak gemaakt van keramiek of glasvezel, biedt structurele ondersteuning en isolatie, waardoor kortsluiting wordt voorkomen.

3. Connectoren:Aan beide uiteinden van de draad zijn klemmen bevestigd om de verbinding met het circuit te vergemakkelijken.

4. CoatingVeel draadgewonden weerstanden zijn gecoat met materialen als epoxy of siliconen om ze te beschermen tegen omgevingsfactoren en de duurzaamheid te vergroten.

5.


Soorten draadgewonden weerstanden

Draadgewonden weerstanden kunnen worden gecategoriseerd op basis van hun constructie en beoogde gebruik:

1. Standaard draadgewonden weerstanden:Deze worden gebruikt voor algemene toepassingen waarbij precisie vereist is, maar niet op extreem niveau.

2. Hoogprecisie draadgewonden weerstanden:Deze weerstanden zijn ontworpen voor toepassingen waarbij een hoge nauwkeurigheid vereist is. Ze hebben nauwere toleranties en worden vaak in laboratoria gebruikt.

3. Gewikkelde weerstanden met vermogensdraadDeze weerstanden zijn ontworpen om hoge vermogensniveaus aan te kunnen en worden gebruikt in toepassingen zoals voedingen en elektrische tests.

4. Toasty Weerstanden:Dit zijn gespecialiseerde draadgewonden weerstanden die ontworpen zijn voor gebruik in omgevingen met hoge temperaturen, zoals industriële apparatuur.

Voordelen van draadgewonden weerstanden

Draadgewonden weerstanden bieden diverse voordelen waardoor ze een populaire keuze zijn in diverse toepassingen:

1. Hoge precisie:Draadgewonden weerstanden kunnen zeer lage toleranties bereiken, waardoor ze ideaal zijn voor toepassingen waarbij nauwkeurigheid van cruciaal belang is.

2. Uitstekende warmteafvoer:Het ontwerp van draadgewonden weerstanden zorgt voor een effectieve warmteafvoer, waardoor ze veilig bij hoge vermogensniveaus kunnen werken zonder oververhitting.

3. Breed weerstandsbereik:Ze kunnen zo worden geproduceerd dat ze een breed spectrum aan weerstandswaarden bestrijken, van een paar ohm tot meerdere megohm.

4. Stabiliteit:Draadgewonden weerstanden vertonen een uitstekende stabiliteit in de loop van de tijd, waardoor consistente prestaties worden gegarandeerd bij toepassingen op de lange termijn.

5. Duurzaamheid:Door hun robuuste constructie zijn draadgewonden weerstanden bestand tegen mechanische belasting en omgevingsfactoren, waardoor ze geschikt zijn voor veeleisende omstandigheden.

Toepassingen van draadgewonden weerstanden

Draadgewonden weerstanden worden gebruikt in een breed scala aan toepassingen in verschillende industrieën:

1. Audioapparatuur:Ze worden vaak gebruikt in audioversterkers en mixers, waarbij precisie en vermogensafhandeling van essentieel belang zijn.

2. Industriële apparatuur:Draadgewonden weerstanden worden gebruikt in machines en besturingssystemen en helpen bij het regelen van de stroom en het beschermen van gevoelige componenten.

3. Voedingen:Doordat ze een hoog vermogen aankunnen, zijn ze ideaal voor gebruik in stroomcircuits. Ze zorgen voor stabiele spannings- en stroomniveaus.

4. Meten en testen:Hoognauwkeurige draadgewonden weerstanden zijn essentieel in laboratoria voor nauwkeurige metingen en kalibratiedoeleinden.

5. AutomobieltoepassingenZe worden gebruikt in diverse auto-elektronica, waaronder besturingssystemen en sensoren, waarbij betrouwbaarheid van cruciaal belang is.

6. TelecommunicatieDraadgewonden weerstanden worden gebruikt in signaalverwerkingscircuits en RF-toepassingen en zorgen voor signaalintegriteit en -stabiliteit.

7.


Toekomstige trends in draadgewonden weerstanden

Naarmate de technologie zich blijft ontwikkelen, zullen draadgewonden weerstanden waarschijnlijk verschillende trends ondergaan:

1. Miniaturisatie: Er is een groeiende vraag naar kleinere componenten in elektronische apparaten. Fabrikanten werken aan ontwerpen die de afmetingen van draadgewonden weerstanden verkleinen en tegelijkertijd de prestaties behouden.

2. Verbeterde materialenVooruitgang in materiaalkunde kan leiden tot de ontwikkeling van nieuwe legeringen en coatings die de prestaties en duurzaamheid van draadgewonden weerstanden verbeteren.

3. Slimme weerstandenDoor slimme technologieën te integreren, kunnen draadgewonden weerstanden mogelijk hun eigen prestaties bewaken en realtime feedback aan elektronische systemen leveren.

4. DuurzaamheidNaarmate industrieën overstappen op duurzamere praktijken, richten fabrikanten zich mogelijk op milieuvriendelijke materialen en processen voor de productie van draadgewonden weerstanden.

5. Maatwerkoplossingen:Er zal waarschijnlijk een groeiende trend ontstaan ​​naar op maat ontworpen draadgewonden weerstanden die zijn afgestemd op specifieke toepassingen, waardoor de veelzijdigheid en prestaties worden verbeterd.

Draadgewonden weerstanden zijn cruciale componenten in moderne elektronica en bieden precisie, duurzaamheid en brede toepasbaarheid in verschillende industrieën. Hoewel ze enkele beperkingen hebben, maken hun voordelen ze tot een voorkeurskeuze voor veel toepassingen die nauwkeurige weerstanden vereisen. Naarmate de technologie vordert, zullen draadgewonden weerstanden zich verder ontwikkelen en voldoen aan de eisen van steeds complexere elektronische systemen. Inzicht in hun kenmerken en toepassingen kan ingenieurs en ontwerpers helpen weloverwogen keuzes te maken en de prestaties en betrouwbaarheid van hun schakelingen te waarborgen.
