Os indutores de potência SMD da série CDRH103/104/105 são projetados para alta eficiência em aplicações eletrônicas compactas. Com perfis baixos e diversos valores de indutância, esses indutores são ideais para conversores CC-CC, fontes de alimentação e drivers de LED. Sua construção robusta garante durabilidade, enquanto a baixa resistência CC e as altas classificações de corrente de saturação aprimoram o desempenho. Adequados para eletrônicos de consumo e aplicações industriais, os indutores de potência da série SMD oferecem gerenciamento de energia confiável e integridade de sinal, tornando-os componentes essenciais em projetos eletrônicos modernos.
Especificações: A série CDRH103Indutor de potência SMDApresenta um design compacto com dimensões de 10,0 mm x 10,0 mm e perfil baixo, tornando-o adequado para aplicações com espaço limitado. Oferece uma faixa de valores de indutância tipicamente de 1,0 µH a 100 µH.
Aplicações: Comumente utilizado em conversores CC-CC, fontes de alimentação e aplicações de armazenamento de energia. Sua eficiência e confiabilidade o tornam ideal para eletrônicos de consumo, automotivos e dispositivos industriais.
Características: Esta série apresenta baixa resistência CC, altas classificações de corrente de saturação e excelente desempenho térmico. Sua construção robusta garante longevidade e operação confiável em condições variadas.
Especificações: A série CDRH104Indutor de potência SMDPossui dimensões semelhantes, mas oferece valores de indutância ligeiramente maiores, atendendo a aplicações que exigem desempenho mais robusto. A faixa de indutância normalmente varia de 1,5 µH a 150 µH.
Aplicações: Ideal para sistemas de gerenciamento de energia, telecomunicações e drivers de LED. Esta série foi projetada para lidar com altos níveis de potência com eficiência, tornando-a adequada para aplicações exigentes.
Características: Desempenho térmico aprimorado, baixas perdas no núcleo e altas classificações de corrente de saturação contribuem para a eficiência aprimorada do sistema. O design permite diversas configurações de enrolamento, oferecendo flexibilidade no projeto do circuito.
Especificações: A série CDRH105Indutor de potência SMDProjetado para aplicações que exigem máxima indutância e capacidade de corrente, com dimensões de 10,0 mm x 10,0 mm, mas otimizado para maior desempenho. Os valores de indutância variam normalmente de 2,2 µH a 220 µH.
Aplicações: Frequentemente utilizado em conversores de alta potência, automação industrial e sistemas de energia renovável. Seu design permite aplicações de alto desempenho onde a perda de potência deve ser minimizada.
Características: Esta série oferece excelente blindagem contra interferência eletromagnética (EMI), altas classificações de corrente de saturação e construção robusta, garantindo operação confiável em aplicações críticas.
■ Características Vários indutores de potência smd são superiores para serem altos Saturação para montagem em superfície. ■ Aplicações Fonte de alimentação para VTR, equipamento OA, câmera digital, aparelho de TV LCD, notebook, equipamentos de comunicação separáveis, conversores DC/DC, etc. |  |

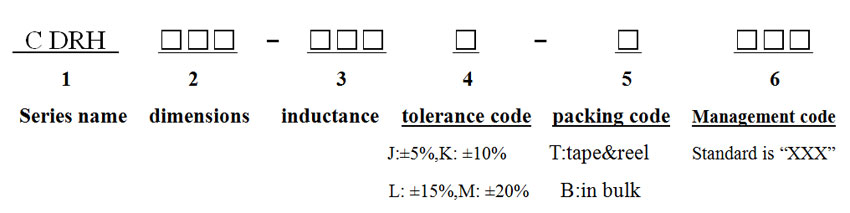

■ Sistema de numeração de peças

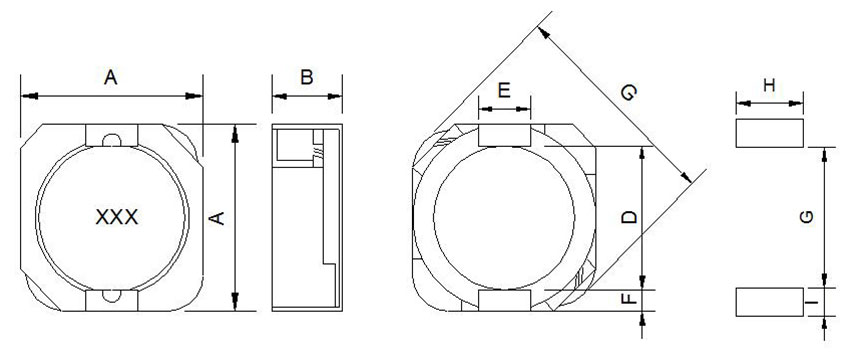

■ Formas e dimensões (UNIDADE:mm)
Tipo | Amax | Bmáx | Cmáx | D | E | F | G | H | EU |
CDRH103R | 10,50 | 3.10 | 13,50 | 7,70 | 3,00 | 1,20 | 7h30 | 3.20 | 1,60 |
CDRH104R | 10,50 | 4,00 | 13,50 | 7,70 | 3,00 | 1,20 | 7h30 | 3.20 | 1,60 |
CDRH105R | 10,50 | 5.10 | 13,50 | 7,70 | 3,00 | 1,20 | 7h30 | 3.20 | 1,60 |
■ SÉRIE: CDRH103R/104R/105R
| Número da peça | Indutância (uH)(※) | Tolerância | Rds (ohm) Máx. | Corrente nominal de amperes (※) |
| CDRH103/104/105R | 1.2 | M | 12/12/12m | 4,8/5,4/8,3 |
| CDRHI05R | 1,5 | M | 14m | 8.3 |
| CDRH103R | 1.8 | M | 14m | 4.5 |
| CDRH104/105R | 2.2 | M | 17/16m | 4,95/7,50 |
| CDRH103R | 2.7 | M | 18m | 4.1 |
| CDRH104/105R | 3.3 | M | 22/19,5 m | 4,35/6,50 |
| CDRH103/104R | 3.9 | M | 22/26m | 3,76/4,05 |
| CDRHI05R | 4.7 | M | 28m | 5.5 |
| CDRH104/105R | 5.6 | M | 33/30m | 3,8/4,5 |
| CDRH103/105R | 6.8 | M | 36/36m | 3,10/4,90 |
| CDRH103R | 8.2 | M | 42m | 3.0 |
| CDRH1103/104/105R | 10.0 | M | 52160/51m | 2,8/3.154,0 |
| CDRH1103/104/105R | 15.0 | M | 62/78/57m | 2,1/2,9/3,3 |
| CDRH105F | 18.0 | M | 59m | 3.10 |
| CDRH103/104/105R | 22.0 | M | 91107/82m | 1,8/2,5/2,9 |
| CDRH103/104/105R | 33,0 | M | 150/133/95m | 1.532.0/2.6 |
| CDRH03/104/105R | 47,0 | M | 208/241/183m | 1.341.80/2.0 |
| CDRH103/104/105R | 56,0 | M | 228/260205m | 119/1,62/1,80 |
| CDRH103/104/105R | 68,0 | M | 289/338/7234m | 1,13/1,35/1,60 |
| CDRH103/104/105R | 82,0 | M | 312/384247m | 1,04/1,26/1,40 |
| CDRH103/104/105R | 100,0 | M | 377/429/325m | 0,96/1,17/1,35 |
| CDRH103R | 120,0 | M | 499m | 0,88 |
| CDRH103/104/105R | 150,0 | M | 607/611403m | 0,75/1,05/1,10 |
| CDRH103/105R | 180,0 | M | 676527m | 0,69/1,0 |
| CDRH103/104/105R | 220,0 | M | 826/939/658m | 0,67/0,900,94 |
| CDRH103/104R | 270,0 | M | 933/1170m | 0,58/0,72 |
| CDRH103/104/105R | 330,0 | M | 114/1,30/0,78 | 0,51/0,53/0,60 |
| CDRH103/104R | 390,0 | M | 1,43/1,56 | 0,49/0,45 |
| CDRH103/104/105R | 470,0 | M | 1,61/1,76/1,30 | 0,45/0,41/0,54 |
※ O valor máximo da corrente nominal é o valor da corrente CC que pode atender à corrente de superposição CC permitida e ao valor permitido de aumento de temperatura.
※ Teste de indutância Fr. 100KHz 100mA (HP 4277A) a 20℃ (L<10uH时)
※ Teste de indutância Fr. 1,0 KHz 100 mA (HP 4277A) a 20 ℃ (L> 10 uH)
※ Nem todas as especificações estão listadas na íntegra, e as especificações de indutância que não estão listadas na tabela podem ser personalizadas entrando em contato conosco

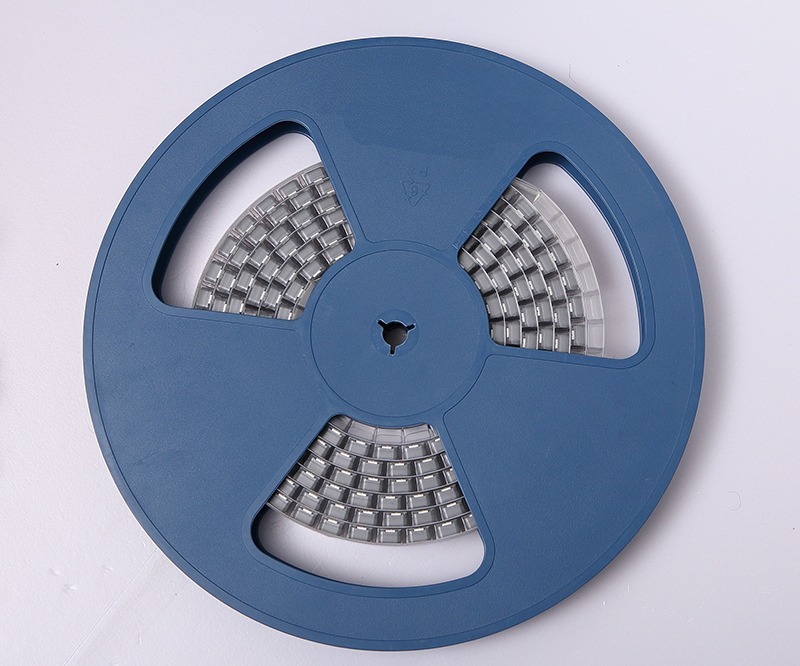

■ Embalagem real do indutor SMT
Dimensões da fita e do rolo: (unidade: mm)
Tipo de montagem em superfície, lista de rolo/fita:
TIPO DE EMBALAGEM | Tamanho do carretel (mm) | Tamanho da fita (mm) | Qtd., peças/rolo | |||||||||||
UM | B | G | N | E | F | D0 | P | P0 | P2 | EM | T | K0 | ||
LSMT-01 | 178 | 11 | 8,5 | 60 | 1,75 | 3,5 | 1,5 | 4 | 4 | 2 | 8 | 0,25 | 2.1 | 2000 |
02 | 178 | 15 | 12,5 | 60 | 1,75 | 5.5 | 1,5 | 8 | 4 | 2 | 12 | 0,30 | 1.7 | 1000 |
03 | 178 | 15 | 12,5 | 60 | 1,75 | 5.5 | 1,5 | 8 | 4 | 2 | 12 | 0,30 | 2.1 | 1000 |
04 | 330 | 17 | 12,5 | 100 | 1,75 | 5.5 | 1,5 | 8 | 4 | 2 | 12 | 0,35 | 3.0 | 2000 |
05 | 330 | 17 | 12,5 | 100 | 1,75 | 5.5 | 1,5 | 8 | 4 | 2 | 12 | 0,35 | 2.4 | 2000 |
06 | 330 | 21 | 16,5 | 100 | 1,75 | 7,5 | 1,5 | 12 | 4 | 2 | 16 | 0,35 | 5.5 | 2000 |
07 | 330 | 21 | 16,5 | 100 | 1,75 | 7,5 | 1,5 | 12 | 4 | 2 | 16 | 0,30 | 3,5 | 1500 |
08 | 330 | 21 | 16,5 | 100 | 1,75 | 11,5 | 1,5 | 12 | 4 | 2 | 24 | 0,40 | 5.9 | 1000 |
09 | 330 | 21 | 16,5 | 100 | 1,75 | 7,5 | 1,5 | 12 | 4 | 2 | 16 | 0,30 | 4.0 | 1000 |
10 | 330 | 29 | 24,5 | 100 | 1,75 | 11,5 | 1,5 | 16 | 4 | 2 | 24 | 0,30 | 4.2 | 1000 |
11 | 330 | 29 | 24,5 | 100 | 1,75 | 11,5 | 1,5 | 16 | 4 | 2 | 24 | 0,30 | 4.8 | 500 |
12 | 330 | 29 | 24,5 | 100 | 1,75 | 11,5 | 1,5 | 16 | 4 | 2 | 24 | 0,30 | 5.2 | 500 |
13 | 330 | 29 | 24,5 | 100 | 1,75 | 11,5 | 1,5 | 16 | 4 | 2 | 24 | 0,30 | 6.0 | 500 |
14 | 330 | 29 | 24,5 | 100 | 1,75 | 11,5 | 1,5 | 16 | 4 | 2 | 24 | 0,30 | 8.2 | 500 |
**Nem todas as formas de embalagem estão incluídas, e os materiais de embalagem são selecionados com base no princípio de "adequação" para o envio. Portanto, a embalagem física pode não seguir a lista acima**
