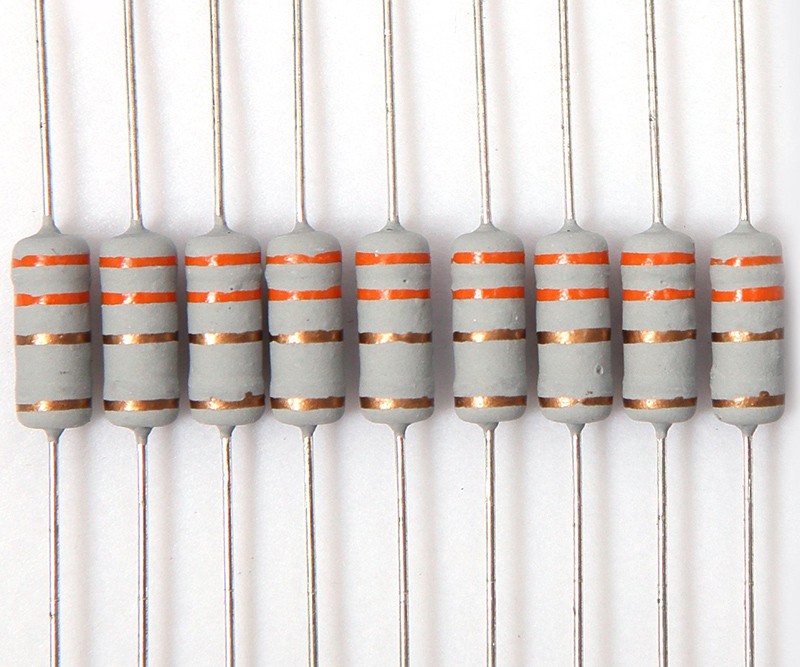

‍‍‍‍‍‍AkoolstoffilmweerstandWeerstanden zijn een type passieve elektronische component dat veel wordt gebruikt in elektronische schakelingen om stroom te begrenzen, spanning te verdelen en een specifieke weerstandswaarde te bieden. Weerstanden zijn fundamentele componenten in elektrisch en elektronisch ontwerp, en koolstoffilmweerstanden in het bijzonder hebben unieke eigenschappen die ze geschikt maken voor diverse toepassingen. Dit artikel onderzoekt de functie, constructie, toepassingen, voordelen en beperkingen van koolstoffilmweerstanden en biedt een uitgebreid overzicht van hun rol in elektronische schakelingen.

Wat is een koolstoffilmweerstand?

Een koolstoffilmweerstand is een weerstand gemaakt van een koolstoffilm die is afgezet op een isolerend substraat. De weerstandswaarde wordt bepaald door de dikte en breedte van de koolstoffilm, evenals de lengte van het pad dat de stroom door de film moet afleggen. Koolstoffilmweerstanden staan ​​bekend om hun stabiliteit, lage ruis en goede temperatuurcoëfficiënt, waardoor ze geschikt zijn voor vele toepassingen.

Bouw

1. Substraat: Het substraat is meestal gemaakt van keramiek of andere isolatiematerialen. Dit zorgt voor de nodige ondersteuning en isolatie voor de koolstoffilm.

2. Koolstoffilm: Een dunne laag koolstof wordt op het substraat aangebracht met behulp van een proces genaamd vacuümdepositie of door middel van chemische dampdepositie. De dikte van deze film bepaalt de weerstandswaarde.

3. Aansluitklemmen: Aan beide uiteinden van de weerstand zijn metalen aansluitklemmen bevestigd voor elektrische verbindingen. Deze klemmen maken een eenvoudige integratie van de weerstand in schakelingen mogelijk.

4. Beschermende coating: veel koolstoffilmweerstanden zijn voorzien van een beschermende laag om schade door omgevingsinvloeden te voorkomen en een lange levensduur te garanderen.

Soorten koolstoffilmweerstanden

1. Standaard koolstoffilmweerstanden: Deze weerstanden worden veel gebruikt in algemene toepassingen en staan ​​bekend om hun betrouwbaarheid en betaalbaarheid.

2. Precisie-koolstoffilmweerstanden: Deze weerstanden zijn ontworpen voor toepassingen die een hogere nauwkeurigheid vereisen. Ze hebben nauwere tolerantieniveaus en een betere temperatuurstabiliteit.

3. Koolstoffilmweerstanden met hoog vermogen: Deze weerstanden zijn ontworpen om hogere vermogens aan te kunnen en worden gebruikt in toepassingen waarbij aanzienlijke hoeveelheden warmte worden gegenereerd.

Hoe werken koolstoffilmweerstanden?

Het fundamentele principe achterkoolstoffilmweerstandenDe wet van Ohm stelt dat de stroom (I) die door een geleider tussen twee punten loopt recht evenredig is met de spanning (V) over de twee punten en omgekeerd evenredig met de weerstand (R) van de geleider. Dit wordt wiskundig uitgedrukt als:

$\mathrm{<span\; style="font-size:\; 14px;">In</span>}<span\; style="font-size:\; 14px;">=</span>\mathrm{<span\; style="font-size:\; 14px;">I</span>}<span\; style="font-size:\; 14px;">\times </span>\mathrm{<span\; style="font-size:\; 14px;">R</span>}$V = I \ keer RIn=I×R

Wanneer er spanning over een koolstoffilmweerstand wordt aangelegd, beperkt dit de elektrische stroom op basis van de weerstandswaarde. De weerstand van de koolstoffilm wordt bepaald door de materiaaleigenschappen en de fysieke afmetingen van de film. Wanneer er stroom door de weerstand stroomt, wordt er energie afgegeven als warmte door de weerstand, wat een cruciaal aspect is om rekening mee te houden bij het ontwerpen van schakelingen.

Toepassingen van koolstoffilmweerstanden

Koolstoffilmweerstanden worden gebruikt in diverse toepassingen in verschillende industrieën. Enkele van de meest voorkomende toepassingen zijn:

1. Spanningsdelers:In elektronische schakelingen worden koolstoffilmweerstanden vaak gebruikt in spanningsdelerconfiguraties om een ​​specifieke uitgangsspanning te produceren uit een hogere ingangsspanning.

2. SignaalconditioneringDeze weerstanden spelen een cruciale rol in signaalconditioneringscircuits, waar ze helpen bij het filteren en versterken van signalen, terwijl de signaalintegriteit behouden blijft.

3. Vooringenomenheid:In transistorschakelingen worden koolstoffilmweerstanden gebruikt om het werkpunt van de transistor in te stellen en zo optimale prestaties te garanderen.

4. BelastingsweerstandenIn de vermogenselektronica kunnen koolstoffilmweerstanden worden gebruikt als belastingsweerstanden om een ​​belasting te simuleren voor testdoeleinden.

5. Feedbacknetwerken:In operationele versterkerschakelingen worden koolstoffilmweerstanden gebruikt in terugkoppelingslussen om de versterking en stabiliteit te regelen.

6. Audioapparatuur:Vanwege hun lage ruiseigenschappen worden koolstoffilmweerstanden vaak in audioapparatuur gebruikt om de geluidskwaliteit te behouden.

7. ConsumentenelektronicaDeze weerstanden zijn te vinden in een groot aantal consumentenelektronica, zoals televisies, radio's en computers. Ze vervullen uiteenlopende functies, van stroombegrenzing tot spanningsverdeling.

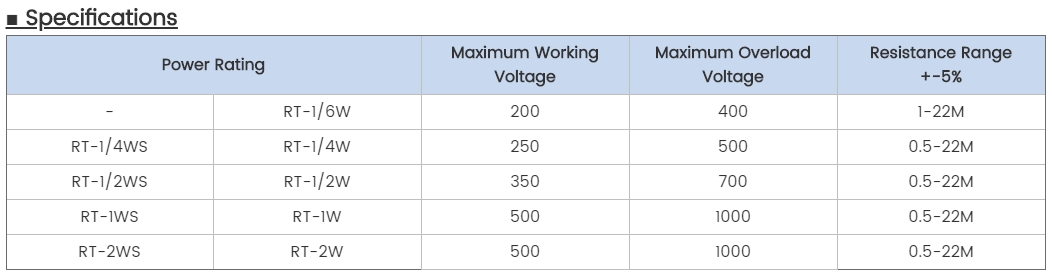

8.

Voordelen van koolstoffilmweerstanden

1. StabiliteitKoolstoffilmweerstanden vertonen een goede thermische stabiliteit, wat betekent dat hun weerstandswaarden relatief constant blijven over een breed temperatuurbereik.

2. Laag geluidsniveau:Vergeleken met andere typen weerstanden, zoals draadgewonden weerstanden, genereren koolstoffilmweerstanden minder ruis, waardoor ze geschikt zijn voor hifi-audiotoepassingen.

3. Goede tolerantieKoolstoffilmweerstanden kunnen worden geproduceerd met nauwe tolerantieniveaus, waardoor nauwkeurige weerstandswaarden mogelijk zijn die in veel toepassingen van cruciaal belang zijn.

4. Kosteneffectief: Ze zijn over het algemeen betaalbaarder dan andere precisieweerstanden, waardoor ze aantrekkelijk zijn voor een breed scala aan toepassingen.

5. Brede beschikbaarheidKoolstoffilmweerstanden zijn overal verkrijgbaar in verschillende weerstandswaarden en vermogens, waardoor ze gemakkelijk te vinden zijn voor ontwerpers en ingenieurs.

Beperkingen van koolstoffilmweerstanden

1. Vermogensclassificatie: Hoewel koolstoffilmweerstanden gemiddelde vermogensniveaus aankunnen, zijn ze mogelijk niet geschikt voor toepassingen met een hoog vermogen waarbij veel warmteafvoer vereist is.

2. Temperatuurcoëfficiënt:Hoewel koolstoffilmweerstanden een goede temperatuurstabiliteit hebben, hebben ze over het algemeen een hogere temperatuurcoëfficiënt vergeleken met metaalfilmweerstanden. Dit kan leiden tot grotere variaties in de weerstand bij temperatuurveranderingen.

3. VochtgevoeligheidKoolstoffilmweerstanden kunnen gevoelig zijn voor vocht, wat de prestaties en levensduur kan beïnvloeden als ze niet goed zijn ingekapseld.

4. Spanningsclassificatie:Deze weerstanden hebben mogelijk een lagere spanning dan andere typen weerstanden, waardoor hun gebruik in hoogspanningstoepassingen beperkt is.

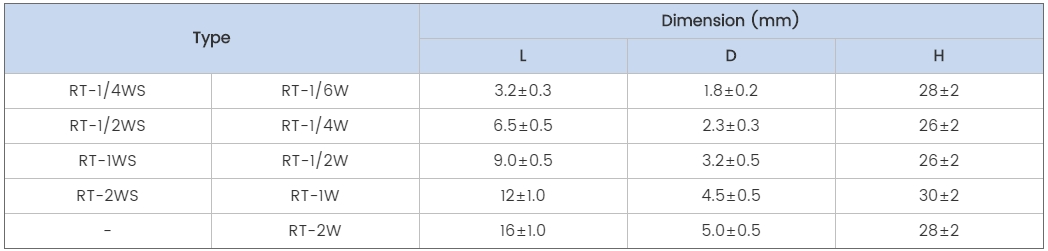

5.

Vergelijking met andere weerstandstypen

Om de unieke positie van koolstoffilmweerstanden te begrijpen, is het essentieel om ze te vergelijken met andere veelvoorkomende weerstandstypen:

1.Metaalfilmweerstanden

• Bouw: Metaalfilmweerstanden gebruiken een dunne laag metaal om weerstand te creëren.

• Voordelen:Vergeleken met koolstoffilmweerstanden bieden ze lagere temperatuurcoëfficiënten, hogere stabiliteit en betere ruisprestaties.

• Nadelen: Over het algemeen duurder dan koolstoffilmweerstanden.

2.Draadgewonden weerstanden

• Bouw: Gemaakt door een draad om een ​​kern te wikkelen.

• Voordelen: Kunnen hoge vermogens aan en zijn geschikt voor hoogfrequente toepassingen.

• Nadelen:Een hogere inductantie kan de prestaties bij wisselstroomtoepassingen beïnvloeden en ze veroorzaken doorgaans meer ruis dan koolstoffilmweerstanden.

3.Dikke filmweerstanden

• Bouw: Gemaakt door het aanbrengen van een dikke laag weerstandsmateriaal.

• Voordelen: Geschikt voor surface-mount technologie (SMT) en kan hogere vermogensniveaus aan.

• Nadelen: Hebben over het algemeen een lagere precisie en stabiliteit vergeleken met koolstof- en metaalfilmweerstanden.

KoolstoffilmweerstandenZijn veelzijdige en betrouwbare componenten die een cruciale rol spelen in een breed scala aan elektronische schakelingen. Hun unieke eigenschappen, zoals stabiliteit, lage ruis en kosteneffectiviteit, maken ze geschikt voor diverse toepassingen, van consumentenelektronica tot precisiemeetapparatuur. Hoewel ze enkele beperkingen hebben ten opzichte van andere soorten weerstanden, maken hun voordelen ze een populaire keuze in veel ontwerpen.

Inzicht in de functie en kenmerken van koolstoffilmweerstanden is essentieel voor ingenieurs en ontwerpers die in de elektronica werken. Naarmate de technologie vordert, zullen deze weerstanden een integraal onderdeel blijven van elektronisch ontwerp en bijdragen aan de efficiëntie en prestaties van apparaten in diverse industrieën.

‍‍‍‍‍‍
