■ Tính năng: Nhiều loại cuộn cảm công suất cao có độ bão hòa cao để lắp trên bề mặt.
■ Ứng dụng: Nguồn cấp cho thiết bị VTR, OA, máy ảnh kỹ thuật số, TV LED...
■ Tính năng Nhiều loại cuộn cảm công suất cao có độ bão hòa cao thích hợp để lắp trên bề mặt. ■ Ứng dụng Nguồn điện cho thiết bị VTR, OA, máy ảnh kỹ thuật số, TV LED, máy tính xách tay, thiết bị truyền thông có thể tháo rời, bộ chuyển đổi DC/DC, v.v. |  |

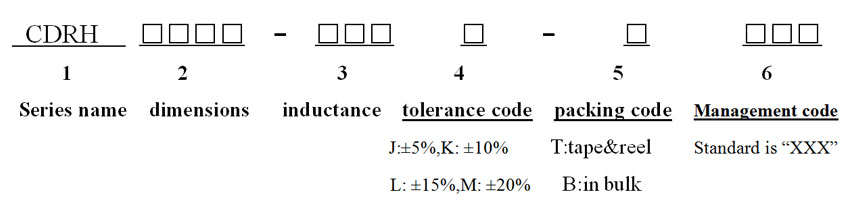

■ Hệ thống đánh số bộ phận

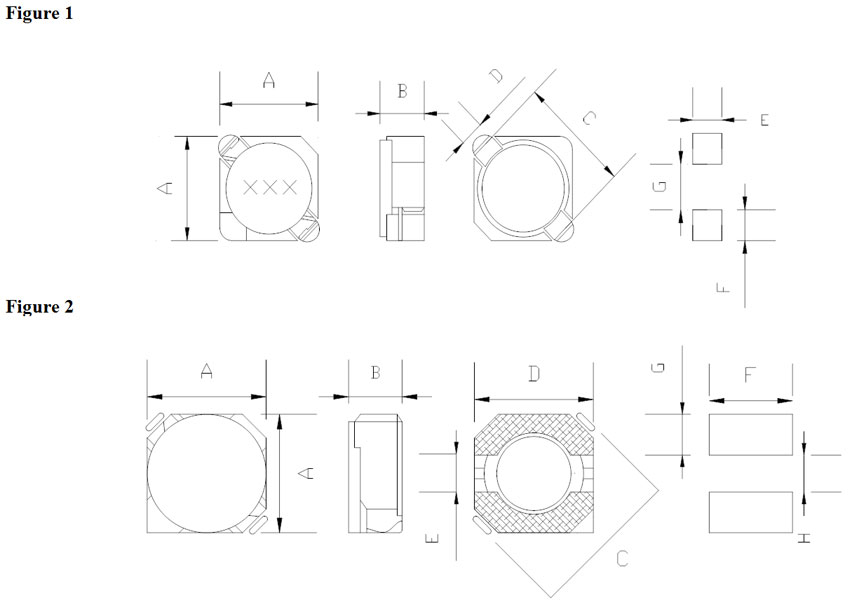

■ Hình dạng và kích thước (ĐƠN VỊ: mm)
Kiểu | Amax | Bmax | C | D | VÀ | F | G | H | Ngọn lửa |
CDH3B12 | 4.0 | 1.4 | 4.4 | 1.1 | 1,5 | 1.4 | 2.4 | 5.2 | 1 |
CDH3B16 | 4.0 | 1.8 | 4.4 | 1.1 | 1,5 | 1.4 | 2.4 | 5.2 | 1 |
CDH3B16B | 4.0 | 1.8 | 5,5 | 4.0 | 1.0 | 4.0 | 1,5 | 1.0 | 2 |
CDH3B28 | 4.0 | 3.0 | 4.4 | 1.1 | 1,5 | 1.4 | 2.4 | 5.2 | 1 |
Kiểu | Amax | Bmax | C | D | VÀ | F | G | H | Ngọn lửa |
CDH2B09 | 3.2 | 1.15 | 3.30 | 1.10 | 1,30 | 1,30 | 1,70 | 4.30 | 1 |
CDH2B11 | 3.2 | 1.20 | 3.30 | 1.10 | 1,30 | 1,30 | 1,70 | 4.30 | 1 |
CDH2B18/LD | 3.2 | 2.0 | 3.30 | 1,00 | 1,30 | 1,30 | 1,70 | 4.30 | 1 |
CDH2B18/HP | 3.2 | 2.0 | 3.30 | 1,00 | 1,30 | 1,30 | 1,70 | 4.30 | 1 |
Kiểu | Amax | Bmax | C | D | VÀ | F | G | H | Ngọn lửa |
CDH4B18 | 5.0 | 2.0 | 6.9 | 4,5 | 1,5 | 5.3 | 1.9 | 1,5 | 2 |
CDH4B28 | 5.0 | 3.0 | 6.9 | 4,5 | 1,5 | 5.3 | 1.9 | 1,5 | 2 |
CDH5B18 | 6.0 | 2.0 | 8.2 | 5,5 | 2.0 | 6.3 | 2.15 | 2.0 | 2 |
CDH5B28 | 6.0 | 3.0 | 8.2 | 5,5 | 2.0 | 6.3 | 2.15 | 2.0 | 2 |
Bảng thông số kỹ thuật:
■ DÒNG: CDRH 2B09/2B11/2B18(LD)/2B18(HP)
| Số bộ phận | Độ tự cảm (uH)(※) | Sức chịu đựng | Rds (ohm) Tối đa | Dòng điện định mức Ampe (※) |
| 2B09 | 1.2 | M | 87,5m | 800m |
| 2B09/2B11 | 1,5 | M | 97,5m/71m | 730m/920m |
| 2B09 | 1.8 | M | 122,5m | 650m |
| 2B09/2B11/2B18LD/2B18HP | 2.2 | M | 150/103/43/69m | 600/740/1000/1650m |
| 2B09/2B11/2B18LD/2B18HP | 3.3 | M | 188/137/64/102m | 470/600/820/1500m |
| 2B09/2B11/2B18LD/2B18HP | 4.7 | M | 275/167/80/143m | 410/515/720/1250m |
| 2B09 | 5.6 | M | 400m | 370m |
| 2B09/2B11/2B18LD | 6.8 | M | 425/257/120m | 330/420/620m |
| 2B09 | 8.2 | M | 487,5m | 300m |
| 2B09/2B11/2B18LD/2B18HP | 10.0 | M | 562,5/371/189/349m | 280/378/475/774m |
| 2B11 | 12.0 | M | 411m | 328m |
| 2B11/2B18LD/2B18HP | 15.0 | M | 565/228/504m | 270/415/630m |
| 2B18LD/2B18HP | 22.0 | M | 332/735m | 324/540m |
| 2B18LD | 33.0 | M | 502m | 265m |
| 2B18LD | 39.0 | M | 657m | 234m |
| 2B18LD | 47.0 | M | 741m | 214m |
| 2B18LD | 68.0 | M | 1120m | 180m |
※ Giá trị dòng điện định mức tối đa là giá trị dòng điện DC có thể đáp ứng được giá trị cho phép chồng chập dòng điện DC và giá trị cho phép tăng nhiệt độ
※ Kiểm tra độ tự cảm Fr. 100KHz 100mA (HP 4277A) ở 20℃ (L <10uH)
※ Kiểm tra độ tự cảm Fr. 1.0KHz 100mA (HP 4277A) ở 20℃ (L> 10uH)
※ Không phải tất cả các thông số kỹ thuật đều được liệt kê đầy đủ và các thông số kỹ thuật về độ tự cảm không được liệt kê trong bảng có thể được tùy chỉnh bằng cách liên hệ với chúng tôi
■ LOẠT: CDRH 3B12/3B16/3B16(B)/3B28
| Số bộ phận | Độ tự cảm (uH)(※) | Sức chịu đựng | Rds (ohm) Tối đa | Dòng điện định mức Ampe (※) |
| 3B12/3B16/ | 1 | M | 87/45m | 1,20/1,47 |
| 3B12/3B16/3B16B | 1,5 | M | 124/52/48m | 1.10/1.45/1.46 |
| 3B12 | 1.8 | M | 142m | 1.04 |
| 3B16/3B16B | 2.2 | M | 72/70m | 1.20/1.20 |
| 3B16/3B16B | 2.7 | M | 75/78m | 1,18/1,17 |
| 3B12/3B16/3B16B/3B28 | 3.3 | M | 239/85/86/72m | 0,8/1,1/1,02/1,85 |
| 3B16/3B16B | 3.9 | M | 95/98m | 1.0/0.98 |
| 3B12/3B16/3B16B/3B28 | 4.7 | M | 338/1,5/107/89m | 0,73/0,90/0,885/1,62 |
| 3B16/3B16B | 5.6 | M | 119,6/141m | 0,822/0,81 |
| 3B12/3B16/3B16B/3B28 | 6.8 | M | 406/170/163/120m | 0,64/0,73/0,74/1,20 |
| 3B16 | 8.2 | M | 190m | 0,621 |
| 3B12/3B16/3B16B/3B28 | 10 | M | 622/210/208/145m | 0,5/0,55/0,55/1,05 |
| 3B16/3B16B | 12 | M | 247/264m | 0,50/0,53 |
| 3B12/3B16/3B16B/3B28 | 15 | M | 977/295/293/213m | 0,43/0,45/0,45/0,9 |
| 3B16/3B16B | 18 | M | 416/364m | 0,41/0,42 |
| 3B12/3B16/3B16B/3B28 | 22 | M | 1,16/0,43/0,42/0,33 | 0,38/0,4/0,4/0,74 |
| 3B16/3B16B | 27 | M | 546/543m | 0,32/0,315 |
| 3B12/3B16/3B16B/3B28 | 33 | M | 1,90/0,68/0,68/0,48 | 0,315/0,32/0315/0,58 |
| 3B16/3B16B | 39 | M | 871/770m | 0,28/0,30 |
| 3B12/3B16/3B16B/3B28 | 47 | M | 2,3/0,96/1,07/0,6 | 0,26/0,26/0,29/0,48 |
| 3B16/3B16B | 56 | M | 1.09/1.19 | 0,242/0,248 |
| 3B16/3B16B | 68 | M | 1,25/1,33 | 0,219/0,215 |
| 3B16 | 82 | M | 1,5 | 0,20 |
| 3B16 | 100 | M | 1,68 | 0,187 |
| 3B16 | 120 | M | 2.15 | 0,178 |
| 3B16 | 150 | M | 2.6 | 0,150 |
| 3B16 | 180 | M | 2,86 | 0,138 |
| 3B16 | 220 | M | 4,55 | 0,120 |
| 3B16 | 270 | M | 5.07 | 0,105 |
| 3B16 | 330 | M | 5,89 | 0,098 |
| 3B16 | 390 | M | 6,5 | 0,096 |
| 3B16 | 470 | M | 7.15 | 0,085 |
| 3B16 | 560 | M | 9,75 | 0,070 |
| 3B16 | 680 | M | 12,74 | 0,068 |
※ Giá trị dòng điện định mức tối đa là giá trị dòng điện DC có thể đáp ứng được giá trị cho phép chồng chập dòng điện DC và giá trị cho phép tăng nhiệt độ
※ Kiểm tra độ tự cảm Fr. 100KHz 100mA (HP 4277A) ở 20℃ (L <10uH)
※ Kiểm tra độ tự cảm Fr. 1.0KHz 100mA (HP 4277A) ở 20℃ (L> 10uH)
※ Không phải tất cả các thông số kỹ thuật đều được liệt kê đầy đủ và các thông số kỹ thuật về độ tự cảm không được liệt kê trong bảng có thể được tùy chỉnh bằng cách liên hệ với chúng tôi
■ LOẠT: CDRH 4B18/4B28/5B18/5B28
| Số bộ phận | Độ tự cảm (uH)(※) | Sức chịu đựng | Rds (ohm) Tối đa | Dòng điện định mức Ampe (※) |
| 4B18/4B28/5B18/5B28 | 1 | M | 28,6/25,7/17,7/15,6m | 1,80/2,7/3,0/3,5 |
| 4B18/5B18 | 1,5 | M | 45,5/23,4m | 1,45/2,3 |
| 5B28 | 1.8 | M | 22,1 m | 2.7 |
| 4B18/4B28/5B18/5B28 | 2.2 | M | 52,0/32,8/36,4/24,7m | 1,4/1,8/2,1/2,3 |
| 4B18/5B18/5B28 | 2.7 | M | 58,5/40,3/28,6m | 1,30/2,0/2,26 |
| 4B28 | 3 | M | 48,1m | 1,55 |
| 4B18/5B18/5B28 | 3.3 | M | 62,4/49,4/32,5m | 1,15/1,83/2,23 |
| 4B18/4B28 | 3.9 | M | 65,0/48,1m | 0,9/1,5 |
| 4B18/4B28/5B18/5B28 | 4.7 | M | 78.0/52/65.0/39.0 | 0,86/1,35/1,6/1,9 |
| 4B18/4B28/5B18/5B28 | 5.6 | M | 98,8/58,5/72,8/44,2m | 0,82/1,21/1,45/1,76 |
| 4B18/4B28/5B18/5B28 | 6.8 | M | 143/88,4/78/52m | 0,78/1,15/1,31/1,63 |
| 4B18/5B18/5B28 | 8.2 | M | 156/96,2/58,5m | 0,7/1,10/1,50 |
| 4B18/4B28/5B18/5B28 | 10 | M | 159/120/124/78m | 0,62/1,0/1,05/1,30 |
| 4B28/5B18/5B28 | 12 | M | 140/153/84,5m | 0,84/0,95/1,20 |
| 4B18/4B28/5B18/5B28 | 15 | M | 247/156/196/115m | 0,5/0,75/0,85/1,10 |
| 5B18/5B28 | 18 | M | 210/119,6m | 0,79/1,0 |
| 4B18/4B28/5B18/5B28 | 22 | M | 260/247/290/156m | 0,42/0,7/0,7/0,89 |
| 4B28/5B18/5B28 | 27 | M | 299/330/189m | 0,59/0,66/0,8 |
| 4B18/4B28/5B18/5B28 | 33 | M | 0,55/0,33/0,59/0,21 | 0,34/0,57/0,59/0,73 |
| 4B18/4B28/5B18/5B28 | 39 | M | 0,59/0,35/0,52/0,51 | 0,32/0,52/0,51/0,69 |
| 4B18/4B28/5B18/5B28 | 47 | M | 0,85/0,45/0,60/0,26 | 0,30/0,50/0,48/0,61 |
| 4B18/4B28/5B18/5B28 | 56 | M | 0,91/0,47/0,67/0,34 | 0,28/0,42/0,43/0,56 |
| 4B18/4B28/5B18/5B28 | 68 | M | 1,0/0,55/0,84/0,36 | 0,25/0,35/0,40/0,50 |
| 4B18/4B28/5B18/5B28 | 82 | M | 1,3/0,78/0,98/0,42 | 0,23/0,33/0,36/0,46 |
| 4B18/4B28/5B18/5B28 | 100 | M | 1,56/0,86/1,2/0,57 | 0,20/0,30/0,33/0,42 |
| 4B18/4B28/5B18/5B28 | 120 | M | 2,1/1,3/1,3/0,68 | 0,19/0,28/0,3/0,4 |
| 4B18/4B28/5B18 | 150 | M | 2,34/1,5/1,61 | 0,155/0,25/0,27 |
| 4B18/4B28/5B18 | 180 | M | 2,6/1,6/2,05 | 0,145/0,23/0,25 |
| 4B18/4B28/5B18/5B28 | 220 | M | 3,38/1,82/2,29/1,30 | 0,14/0,21/0,23/0,29 |
| 4B18/4B28/5B18/5B28 | 270 | M | 4.03/2.86/2.99/1.52 | 0,135/0,185/0,20/0,26 |
| 4B18/4B28/5B18/5B28 | 330 | M | 4,56/3,25/3,51/2,21 | 0,13/0,17/0,19/0,23 |
| 4B18/4B28/5B18/5B28 | 390 | M | 5.07/4.55/4.16/2.40 | 0,125/0,155/0,16/0,21 |
| 4B18/4B28/5B18/5B28 | 470 | M | 5,46/5,0774,81/2,60 | 0,12/0,14/0,15/0,19 |
| 4B18/4B28/5B18/5B28 | 560 | M | 8,19/5,46/5,20/2,96 | 0,11/0,13/0,14/0,18 |
| 4B18/4B28/5B18/5B28 | 680 | M | 10.0/6.11/6.37/3.77 | 0,10/0,12/0,13/0,17 |
※ Giá trị dòng điện định mức tối đa là giá trị dòng điện DC có thể đáp ứng được giá trị cho phép chồng chập dòng điện DC và giá trị cho phép tăng nhiệt độ
※ Kiểm tra độ tự cảm Fr. 100KHz 100mA (HP 4277A) ở 20℃ (L <10uH)
※ Kiểm tra độ tự cảm Fr. 1.0KHz 100mA (HP 4277A) ở 20℃ (L> 10uH)
※ Không phải tất cả các thông số kỹ thuật đều được liệt kê đầy đủ và các thông số kỹ thuật về độ tự cảm không được liệt kê trong bảng có thể được tùy chỉnh bằng cách liên hệ với chúng tôi
■ Đóng gói thực tế của cuộn cảm SMT
Kích thước băng và cuộn: (đơn vị: mm)
Loại gắn bề mặt, Danh sách cuộn/băng:
LOẠI ĐÓNG GÓI | Kích thước cuộn (mm) | Kích thước băng (mm) | Số lượng, Chiếc/cuộn | |||||||||||
MỘT | B | G | N | VÀ | F | Ngày 0 | P | P0 | P2 | TRONG | T | K0 | ||
LSMT-01 | 178 | 11 | 8,5 | 60 | 1,75 | 3,5 | 1,5 | 4 | 4 | 2 | 8 | 0,25 | 2.1 | 2000 |
02 | 178 | 15 | 12,5 | 60 | 1,75 | 5,5 | 1,5 | 8 | 4 | 2 | 12 | 0,30 | 1.7 | 1000 |
03 | 178 | 15 | 12,5 | 60 | 1,75 | 5,5 | 1,5 | 8 | 4 | 2 | 12 | 0,30 | 2.1 | 1000 |
04 | 330 | 17 | 12,5 | 100 | 1,75 | 5,5 | 1,5 | 8 | 4 | 2 | 12 | 0,35 | 3.0 | 2000 |
05 | 330 | 17 | 12,5 | 100 | 1,75 | 5,5 | 1,5 | 8 | 4 | 2 | 12 | 0,35 | 2.4 | 2000 |
06 | 330 | 21 | 16,5 | 100 | 1,75 | 7,5 | 1,5 | 12 | 4 | 2 | 16 | 0,35 | 5,5 | 2000 |
07 | 330 | 21 | 16,5 | 100 | 1,75 | 7,5 | 1,5 | 12 | 4 | 2 | 16 | 0,30 | 3,5 | 1500 |
08 | 330 | 21 | 16,5 | 100 | 1,75 | 11,5 | 1,5 | 12 | 4 | 2 | 24 | 0,40 | 5.9 | 1000 |
09 | 330 | 21 | 16,5 | 100 | 1,75 | 7,5 | 1,5 | 12 | 4 | 2 | 16 | 0,30 | 4.0 | 1000 |
10 | 330 | 29 | 24,5 | 100 | 1,75 | 11,5 | 1,5 | 16 | 4 | 2 | 24 | 0,30 | 4.2 | 1000 |
11 | 330 | 29 | 24,5 | 100 | 1,75 | 11,5 | 1,5 | 16 | 4 | 2 | 24 | 0,30 | 4.8 | 500 |
12 | 330 | 29 | 24,5 | 100 | 1,75 | 11,5 | 1,5 | 16 | 4 | 2 | 24 | 0,30 | 5.2 | 500 |
13 | 330 | 29 | 24,5 | 100 | 1,75 | 11,5 | 1,5 | 16 | 4 | 2 | 24 | 0,30 | 6.0 | 500 |
14 | 330 | 29 | 24,5 | 100 | 1,75 | 11,5 | 1,5 | 16 | 4 | 2 | 24 | 0,30 | 8.2 | 500 |
**Không phải tất cả các hình thức đóng gói đều được bao gồm, và vật liệu đóng gói được lựa chọn dựa trên nguyên tắc "phù hợp" khi vận chuyển. Do đó, bao bì vật lý có thể không tuân theo danh sách trên**
