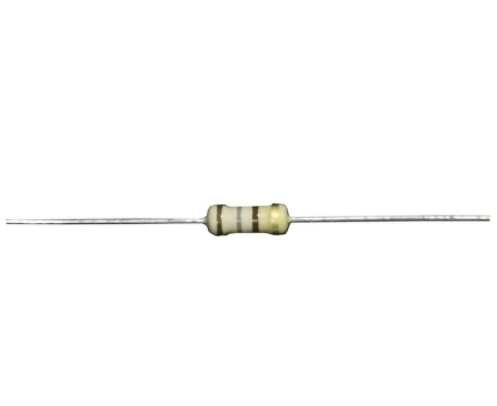

Điện trở carbonlà một trong những linh kiện được sử dụng phổ biến nhất trong mạch điện tử. Được chế tạo chủ yếu từ hỗn hợp carbon và vật liệu liên kết, những điện trở này đóng vai trò quan trọng trong việc kiểm soát dòng điện. Hướng dẫn toàn diện này sẽ khám phá các ứng dụng, loại, ưu điểm và hạn chế khác nhau của điện trở carbon, cũng như vai trò của chúng trong điện tử hiện đại.

1.Hiểu về điện trở

Điện trở là linh kiện điện tử thụ động có chức năng cản trở dòng điện, tạo ra sụt áp trên các cực của chúng. Chúng rất quan trọng trong việc quản lý dòng điện trong mạch điện và bảo vệ các linh kiện nhạy cảm khỏi hư hỏng do dòng điện quá mức. Điện trở có nhiều loại, bao gồm carbon, màng kim loại, dây quấn và gốm.

2.Các loại điện trở cacbon

Một.Điện trở thành phần cacbon

Các điện trở này được làm từ hỗn hợp bụi carbon và chất kết dính. Chúng tương đối rẻ tiền và có thể xử lý các xung năng lượng cao nhưng kém ổn định hơn và dễ bị ảnh hưởng bởi hệ số nhiệt độ hơn các loại khác.

b.Điện trở màng cacbon

Điện trở màng carbon được chế tạo bằng cách phủ một lớp carbon mỏng lên một lớp nền cách điện. Chúng có độ ổn định và độ chính xác cao hơn điện trở thành phần carbon và có độ nhiễu thấp hơn.

c.Điện trở màng kim loại

Mặc dù không hoàn toàn là carbon, điện trở màng kim loại thường sử dụng lớp carbon để tăng cường tính chất điện trở. Chúng có độ ổn định cao và hệ số nhiệt độ thấp, phù hợp cho các ứng dụng chính xác.

3.Ứng dụng của điện trở cacbon

Một.Phân chia điện áp

Một trong những ứng dụng chính của điện trở là trong mạch phân áp. Bằng cách sắp xếp các điện trở nối tiếp, chúng có thể chia điện áp thành các phần nhỏ hơn, cho phép cung cấp mức điện áp chính xác cho các linh kiện khác nhau trong mạch.

b.Giới hạn hiện tại

Điện trở carbon được sử dụng để giới hạn dòng điện trong nhiều ứng dụng khác nhau. Ví dụ, chúng có thể được sử dụng trong mạch LED để ngăn dòng điện quá mức làm hỏng LED, đảm bảo thiết bị hoạt động an toàn và hiệu quả.

c.Điện trở kéo lên và kéo xuống

Trong mạch kỹ thuật số, điện trở carbon thường được sử dụng làm điện trở kéo lên hoặc kéo xuống. Điện trở kéo lên kết nối đường tín hiệu với điện áp cao hơn, trong khi điện trở kéo xuống kết nối đường tín hiệu với đất. Cấu hình này đảm bảo đầu vào của mạch kỹ thuật số ở mức xác định khi không có tín hiệu hoạt động.

d.Transistor phân cực

Điện trở rất cần thiết để phân cực transistor trong mạch khuếch đại. Bằng cách duy trì mức điện áp và dòng điện chính xác, điện trở carbon giúp đảm bảo transistor hoạt động trong phạm vi tối ưu, cho phép khuếch đại tín hiệu hiệu quả.

Và.Suy giảm tín hiệu

Trong các mạch âm thanh và truyền thông, điện trở carbon thường được sử dụng để làm suy giảm tín hiệu. Bằng cách giảm biên độ tín hiệu, chúng cho phép kiểm soát tốt hơn mức âm thanh và độ rõ nét của tín hiệu.

f.Quản lý nhiệt

Điện trở carbon có thể được sử dụng trong các ứng dụng cảm biến nhiệt độ. Khi được sử dụng kết hợp với điện trở nhiệt hoặc các linh kiện nhạy cảm với nhiệt độ khác, chúng giúp điều chỉnh và quản lý nhiệt độ trong các thiết bị điện tử.

4.Ưu điểm của Điện trở Carbon

Một.Hiệu quả về chi phí

Một trong những ưu điểm quan trọng nhất của điện trở carbon là chi phí sản xuất thấp. Chúng có giá thành sản xuất thấp, phù hợp với nhiều ứng dụng khác nhau, từ các dự án cá nhân đến thiết bị điện tử công nghiệp.

b.Khả năng cung cấp rộng rãi

Điện trở carbon có nhiều giá trị điện trở và công suất khác nhau, giúp các kỹ sư và người đam mê dễ dàng tìm được linh kiện phù hợp với nhu cầu của mình.

c.Sự đơn giản và mạnh mẽ

Cấu trúc đơn giản của điện trở carbon giúp chúng bền chắc và tương đối đáng tin cậy. Chúng có thể chịu được một số điều kiện môi trường nhất định, phù hợp với nhiều ứng dụng.

d.Độ ổn định nhiệt tốt

Mặc dù không ổn định bằng điện trở màng kim loại, nhưng các biến thể màng carbon có độ ổn định nhiệt tốt, cho phép chúng hoạt động tốt trong nhiều môi trường.

5.Hạn chế của điện trở cacbon

Một.Hệ số nhiệt độ

Điện trở carbon có hệ số nhiệt độ cao hơn so với điện trở màng kim loại. Điều này có nghĩa là điện trở của chúng có thể thay đổi đáng kể theo nhiệt độ, ảnh hưởng đến hiệu suất mạch.

b.Tạo ra tiếng ồn

Điện trở thành phần carbon có xu hướng tạo ra nhiều nhiễu điện hơn các loại điện trở khác. Điều này có thể là vấn đề trong các ứng dụng âm thanh hoặc điện tử nhạy cảm, nơi nhiễu có thể làm giảm hiệu suất.

c.Mức độ dung nạp

Độ chính xác của điện trở carbon thường kém hơn điện trở màng kim loại. Điều này có thể không phù hợp với các ứng dụng đòi hỏi độ chính xác cao.

Tóm lại,điện trở carbonlà những linh kiện không thể thiếu trong lĩnh vực điện tử, đảm nhiệm nhiều chức năng thiết yếu như phân chia điện áp, giới hạn dòng điện và làm suy giảm tín hiệu. Tính hiệu quả về chi phí, tính phổ biến rộng rãi và tính đơn giản của chúng khiến chúng trở nên lý tưởng cho nhiều ứng dụng, từ mạch cơ bản đến các thiết kế điện tử phức tạp hơn.

Mặc dù có những hạn chế, bao gồm độ nhạy nhiệt độ và khả năng tạo nhiễu, điện trở carbon vẫn là lựa chọn phổ biến nhờ độ bền và tính linh hoạt. Khi công nghệ tiếp tục phát triển, điện trở carbon có thể sẽ duy trì vị thế trong lĩnh vực điện tử, chứng tỏ là linh kiện đáng tin cậy cho nhiều ứng dụng khác nhau.

Cho dù bạn là người đam mê làm việc theo dự án cá nhân hay là kỹ sư thiết kế hệ thống điện tử tiên tiến, việc hiểu được vai trò của điện trở carbon sẽ nâng cao khả năng tạo ra các mạch điện hiệu quả và hiệu suất cao của bạn.
