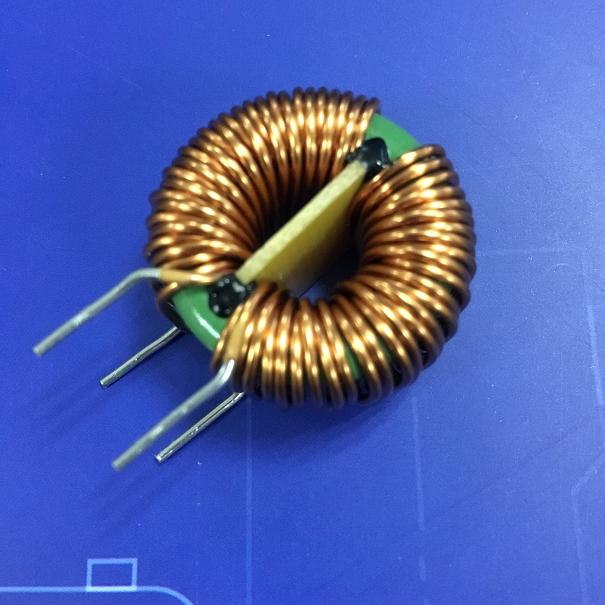

Hersteller elektronischer Komponenten sollten mit der Gleichtaktinduktivität mit magnetischem Ring vertraut sein, aber wenn es um die Beziehung zwischen ihrer Induktivität und der Anzahl der Windungen geht, herrscht völlige Verwirrung.

Erstens: Welche Beziehung besteht zwischen der Gleichtaktinduktivität des Magnetrings und der Anzahl der Windungen?

Die Beziehung zwischen der Induktivität und dem Quadrat der Windungen:

Die Induktivität der Gleichtaktinduktivität des Magnetrings ist proportional zum Quadrat der Anzahl der Windungen, d. h. die Induktivität ist proportional zum Quadrat der Anzahl der Windungen, und die Induktivität jeder Windung hängt auch von der Größe und Qualität des Kerns ab. Die Berechnungsformel lautet: l = (0,01 * D * N * N) / (L / D + 0,44), wobei die Spuleninduktivität l Einheit: Mikrohenry, der Durchmesser der Gleichtaktinduktivität des Magnetrings Einheit D: cm, die Anzahl der Windungen der Induktivitätsspule Einheit N: Windungen, Spulenlänge Einheit L: cm.

Wird die Anzahl der Wicklungen bei unverändertem Eisenkern erhöht, kann dies zu einer höheren Induktivität und mehr elektrischer Energie führen. Bei unveränderter Wicklung weist der Eisenblechkern weniger magnetische Wirbelströme und geringere Verluste auf und kann höhere Frequenzen durchlassen. Allerdings ist die Anzahl der Lücken groß und der Magnetkreis lang. Viele Anwender streben einen niedrigen Innenwiderstand an, um eine bessere Hochfrequenzantwort und eine hohe Induktivität zu erzielen.

2. Welche Beziehung besteht zwischen der Induktivität der Gleichtaktinduktivität des Magnetrings und der Anzahl der Windungen?

1. Beziehung zwischen Induktivität und Windungen

Die Beziehung zwischen der Induktivität und der Anzahl der Windungen ist quadratisch, d. h. die Induktivität ist proportional zum Quadrat der Windungen und hat nichts mit der Anzahl der Windungen pro Volt der Gleichtaktinduktivität des Magnetrings zu tun.

Die Anzahl der Windungen pro Volt der magnetischen Ringinduktivität hängt von der Größe und Qualität des Eisenkerns ab, und die Höhe der Induktivität pro Windung hängt ebenfalls von der Größe und Qualität des Eisenkerns ab. Ein Transformator mit mehr Windungen pro Volt hat eine geringere Induktivität pro Windung.

2. Wenn der Kern unverändert bleibt, kann durch eine Erhöhung der Wicklungszahl eine höhere Induktivität und mehr elektrische Energie erreicht werden.

Dies ist zwar ein Vorteil, erhöht aber auch den Innenwiderstand, was ein Nachteil ist. Bei gleicher Wicklung weist der Lamellenkern weniger Wirbelströme und geringere Verluste auf und kann höhere Frequenzen durchlassen. Allerdings ist die Anzahl der Lücken groß und der Magnetkreis lang. Viele Anwender streben einen niedrigen Innenwiderstand an, um eine bessere Hochfrequenzantwort zu erzielen, und eine hohe Induktivität, um mehr Strom zu erhalten und so das Gefühl niedriger Frequenzen zu verstärken. „Je geringer die Wärme, desto größer der Innenwiderstand, desto geringer die Leistung und desto stärker die Dynamik. Je mehr Primärwindungen und desto größer die Induktivität, desto größer das Hindernis für den Wechselstrom. Eine übermäßige Erhöhung der Windungszahl führt daher unweigerlich zu einem Abfall der Ausgangsleistung und einer hohen Stromaufnahme.

Die Beziehung zwischen der Gleichtaktinduktivität des Magnetrings und der Anzahl der Windungen hängt von der Kerngröße und den Qualitätsfaktoren ab. Induktivitätshersteller sollten auf alle Aspekte der Details achten!
