■ 特徴：
1. この LGA シリーズの固定インダクタは、0307 から 0512 までの 4 つの係数で利用できます。
2. これらのカラーコードインダクタは同軸水平タイプで、非常に小型で軽量です。
3. エポキシ樹脂構造により高い信頼性を保証します。
LGAシリーズ ■ 特徴 1. この LGA シリーズの固定インダクタは、0307 から 0512 までの 4 つの係数で利用できます。 2. 同軸水平型で、超小型・軽量です。 3. エポキシ樹脂構造により高い信頼性を保証します。 ■ アプリケーション カラーコードインダクタはテレビ、ビデオデッキ、OA機器、パソコン、その他電子機器などに使用されます。 |
|

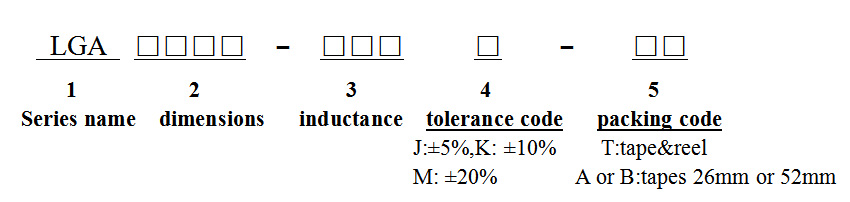

■ 部品番号体系
■形状・寸法（単位：mm）
| LGA0307タイプ: | A:7.0最大 | D:3.2最大 | C:52または26 | E:0.60 | |L1-L2|<1.0 |
| LGA0410タイプ: | 答え:10です。 | D:4.3最大 | C:52 | E:0.65 | |L1-L2|<1.0 |
| LGA0510タイプ: | A:10.0最大 | D:5.4最大 | C:52 | E:0.65 | |L1-L2|<1.0 |
| LGA0512タイプ: | A:12.0最大 | D:5.4最大 | C:52 | E:0.65 | |L1-L2|<1.0 |
■ カラーコードインダクタ表
| 色 | 有効数 | 乗数 | インダクタンス許容差 |
| 黒 | 0 | 1 | ±20% |
| 茶色 | 1 | 10 | —— |
| 赤 | 2 | 100 | —— |
| オレンジ | 3 | 1000 | —— |
| 黄色 | 4 | —— | —— |
| 緑 | 5 | —— | —— |
| 青 | 6 | —— | —— |
| 紫 | 7 | —— | —— |
| グレー | 8 | —— | —— |
| 白 | 9 | —— | —— |
| 銀 | —— | 0.01 | ±10% |
| 金 | —— | 0.1 | ±50% |

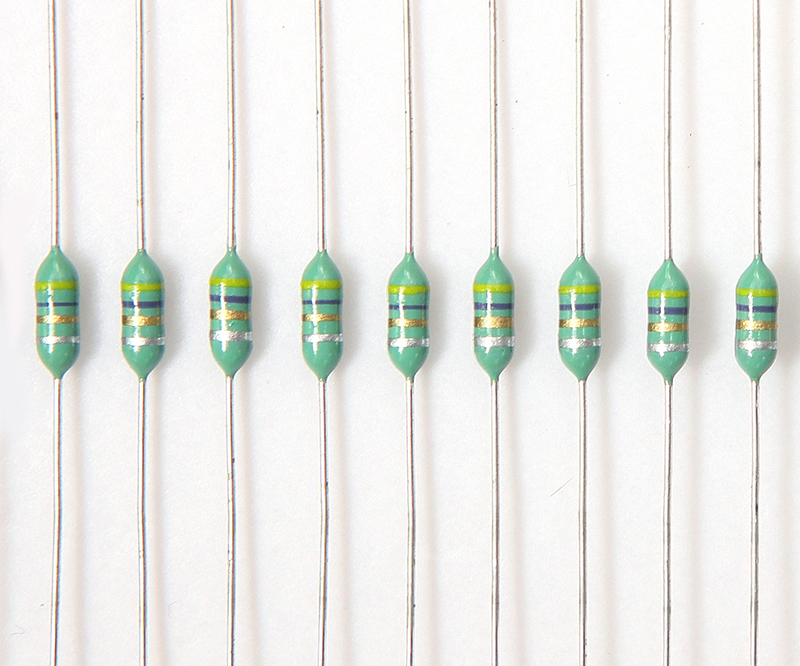

カラーコードインダクタマーキング（左から）
1. 最初の有効番号
2. 2番目の有効番号
3. 乗数
4. インダクタンス許容差

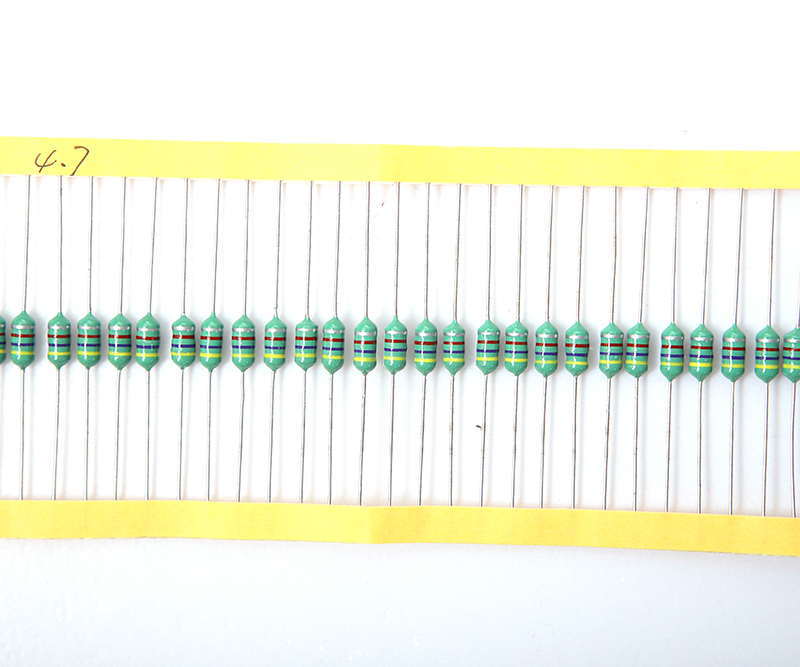

包装スタイルと数量
| パッケージスタイル | タイプ | 量 |
| テーピング（弾薬パック） | LGA0307 LGA0410 LGA0510 (2) | 2000個/箱 2000個/箱 1000個/箱 |
■ 特徴
| 動作温度範囲 | -20℃～+80℃ [自己温度上昇20℃以下を含む] |
| 耐電圧Erms | 250V |
| 定格電流 | 気温上昇に基づく |
| 端末引張強度 | 20N以上 |
| 端子曲げ強度 | 4.9N以上 |
| 耐湿性 | △L/L≤5% △Q/Q≤20% |
■ LGAシリーズ LGA0307型特性
| インダクタンス （えーっと） | 許容範囲 | Qmin | Fre. LOテスト （MHz） | 自己共振周波数。 （MHz 最小） | 直流抵抗オーム （最大） | 定格電流 mA （最大） |
| 0.22 | M | 35 | 25.2 | 150 | 0.40 | 400 |
| 0.33 | M | 35 | 25.2 | 150 | 0.48 | 370 |
| 0.39 | M | 35 | 25.2 | 150 | 0.51 | 350 |
| 0.47 | M | 35 | 25.2 | 150 | 0.56 | 330 |
| 0.56 | M | 40 | 25.2 | 150 | 0.61 | 320 |
| 0.68 | M | 40 | 25.2 | 150 | 0.67 | 310 |
| 0.82 | M | 40 | 25.2 | 150 | 0.74 | 290 |
| 1.00 | M | 40 | 25.2 | 150 | 0.80 | 270 |
| 1.20 | M | 50 | 7.96 | 140 | 0.90 | 260 |
| 1.50 | M | 50 | 7.96 | 130 | 1.00 | 250 |
| 1.80 | M | 50 | 7.96 | 120 | 1.10 | 240 |
| 2.20 | M | 50 | 7.96 | 110 | 1.20 | 230 |
| 2.70 | M | 50 | 7.96 | 100 | 1.30 | 220 |
| 3.30 | M | 50 | 7.96 | 95 | 1.40 | 210 |
| 3.90 | M | 50 | 7.96 | 65 | 1.60 | 200 |
| 4.70 | M | 50 | 7.96 | 56 | 1.70 | 190 |
| 5.60 | M | 50 | 7.96 | 48 | 1.90 | 180 |
| 6.80 | M | 50 | 7.96 | 37 | 2.00 | 175 |
| 8.20 | M | 50 | 7.96 | 25 | 2.20 | 165 |
| 10.0 | K | 50 | 7.96 | 21 | 2.50 | 160 |
| 12.0 | K | 50 | 2.52 | 19 | 2.50 | 150 |
| 15.0 | K | 50 | 2.52 | 17 | 2.80 | 145 |
| 18.0 | K | 50 | 2.52 | 13 | 3.10 | 140 |
| 22.0 | K | 50 | 2.52 | 9.6 | 3.40 | 130 |
| 27.0 | K | 50 | 2.52 | 7.2 | 3.80 | 125 |
| 33.0 | K | 50 | 2.52 | 6.8 | 4.10 | 120 |
| 39.0 | K | 50 | 2.52 | 6.5 | 4.50 | 115 |
| 47.0 | K | 50 | 2.52 | 6.3 | 4.90 | 110 |
| 56.0 | K | 50 | 2.52 | 6.2 | 5.30 | 105 |
| 68.0 | K | 50 | 2.52 | 5.7 | 5.80 | 100 |
| 82.0 | K | 50 | 2.52 | 5.3 | 6時30分 | 95 |
| 100.0 | K | 50 | 2.52 | 4.8 | 7.00 | 90 |
| 120.0 | K | 50 | 0.796 | 3.8 | 13.0 | 90 |
| 150.0 | K | 50 | 0.796 | 3.5 | 15.0 | 85 |
| 180.0 | K | 50 | 0.796 | 3.3 | 16.0 | 80 |
| 220.0 | K | 50 | 0.796 | 3.0 | 17.0 | 75 |
| 270.0 | K | 50 | 0.796 | 2.8 | 19.0 | 65 |
| 330.0 | K | 50 | 0.796 | 2.6 | 20.0 | 60 |
| 390.0 | K | 50 | 0.796 | 2.4 | 22.0 | 55 |
| 470.0 | K | 50 | 0.796 | 2.25 | 24.0 | 55 |
| 560.0 | K | 50 | 0.796 | 2.10 | 26.0 | 50 |
| 680.0 | K | 50 | 0.796 | 1.95 | 28.0 | 45 |
| 820.0 | K | 50 | 0.796 | 1.85 | 30.0 | 40 |
※テストメーター：L&Q HP4284A; Srf HM2770;
※カラーコード固定インダクタの特別仕様についてはお問い合わせください。
■ LGAシリーズ LGA0410型特性
| インダクタンス （えーっと） | 許容範囲 | Qmin | Fre. LOテスト （MHz） | 自己共振周波数。 （MHz 最小） | 直流抵抗オーム （最大） | 定格電流 mA （最大） |
| 0.22 | M | 45 | 25.2 | 300 | 0.1 | 1400 |
| 0.27 | M | 45 | 25.2 | 270 | 0.11 | 1320 |
| 0.33 | M | 45 | 25.2 | 250 | 0.12 | 1280 |
| 0.39 | M | 45 | 25.2 | 230 | 0.13 | 1200 |
| 0.47 | M | 45 | 25.2 | 220 | 0.14 | 1150 |
| 0.56 | M | 45 | 25.2 | 200 | 0.15 | 1100 |
| 0.68 | M | 45 | 25.2 | 190 | 0.16 | 1030 |
| 0.82 | M | 45 | 25.2 | 170 | 0.17 | 980 |
| 1 | M | 45 | 25.2 | 157 | 0.19 | 920 |
| 1.2 | M | 50 | 7.96 | 144 | 0.21 | 880 |
| 1.5 | M | 50 | 7.96 | 131 | 0.23 | 830 |
| 1.8 | M | 55 | 7.96 | 121 | 0.25 | 790 |
| 2.2 | M | 55 | 7.96 | 110 | 0.28 | 750 |
| 2.7 | M | 60 | 7.96 | 100 | 0.3 | 720 |
| 3.3 | M | 65 | 7.96 | 94 | 0.34 | 670 |
| 3.9 | M | 65 | 7.96 | 55 | 0.37 | 640 |
| 4.7 | M | 70 | 7.96 | 50 | 0.39 | 620 |
| 5.6 | M | 70 | 7.96 | 48 | 0.43 | 590 |
| 6.8 | M | 75 | 7.96 | 37 | 0.48 | 550 |
| 8.2 | M | 80 | 7.96 | 25 | 0.52 | 530 |
| 10 | K | 65 | 7.96 | 21 | 0.58 | 500 |
| 12 | K | 50 | 2.52 | 19 | 0.63 | 480 |
| 15 | K | 50 | 2.52 | 17 | 0.72 | 460 |
| 18 | K | 50 | 2.52 | 13 | 0.77 | 430 |
| 22 | K | 50 | 2.52 | 9.6 | 0.84 | 410 |
| 27 | K | 55 | 2.52 | 7.2 | 0.94 | 390 |
| 33 | K | 55 | 2.52 | 6.8 | 1.03 | 370 |
| 39 | K | 50 | 2.52 | 6.5 | 1.12 | 350 |
| 47 | K | 45 | 2.52 | 6.3 | 1.22 | 340 |
| 56 | K | 40 | 2.52 | 6.2 | 1.34 | 320 |
| 68 | K | 40 | 2.52 | 5.7 | 1.47 | 305 |
| 82 | K | 35 | 2.52 | 5.3 | 1.62 | 290 |
| 100 | K | 30 | 2.52 | 4.8 | 1.8 | 275 |
| 120 | K | 55 | 0.796 | 3.8 | 3.7 | 185 |
| 150 | K | 45 | 0.796 | 3.5 | 4.2 | 175 |
| 180 | K | 50 | 0.796 | 3.3 | 4.6 | 165 |
| 220 | K | 55 | 0.796 | 3 | 5.1 | 155 |
| 270 | K | 65 | 0.796 | 2.8 | 5.8 | 145 |
| 330 | K | 65 | 0.796 | 2.6 | 6.4 | 137 |
| 390 | K | 65 | 0.796 | 2.4 | 7 | 133 |
| 470 | K | 60 | 0.796 | 2.25 | 7.7 | 126 |
| 560 | K | 60 | 0.796 | 2.1 | 8.5 | 120 |
| 680 | K | 55 | 0.796 | 1.95 | 9.4 | 113 |
| 820 | K | 55 | 0.796 | 1.85 | 10.5 | 105 |
※テストメーター：L&Q HP4284A; Srf HM2770;
※カラーコードインダクタに関する特別仕様についてはお問い合わせください。
■ LGAシリーズ LGA0510型特性
| インダクタンス （えーっと） | 許容範囲 | Qmin | Fre. LOテスト （MHz） | 自己共振周波数。 （MHz 最小） | 直流抵抗オーム （最大） | 定格電流 mA （最大） |
| 470.0 | K | 60 | 0.796 | 1.90 | 7.70 | 126 |
| 560.0 | K | 50 | 0.796 | 1.80 | 8.50 | 120 |
| 680.0 | K | 55 | 0.796 | 1.50 | 9.00 | 113 |
| 820.0 | K | 45 | 0.796 | 1.20 | 10.5 | 105 |
| 1000.0 | K | 45 | 0.796 | 1.00 | 14.0 | 100 |
| 1200.0 | K | 40 | 0.252 | 0.95 | 16.9 | 95 |
| 1500.0 | K | 40 | 0.252 | 0.90 | 21.6 | 90 |
| 1800.0 | K | 40 | 0.252 | 0.85 | 24.0 | 85 |
| 2200.0 | K | 40 | 0.252 | 0.80 | 34.7 | 80 |
| 2700.0 | K | 40 | 0.252 | 0.75 | 40.0 | 75 |
| 3300.0 | K | 40 | 0.252 | 0.70 | 59.5 | 62 |
| 3900.0 | K | 40 | 0.252 | 0.65 | 66.0 | 59 |
| 4700.0 | K | 40 | 0.252 | 0.60 | 74.5 | 55 |
| 5600.0 | K | 30 | 0.252 | 0.50 | 80.0 | 40 |
| 6800.0 | K | 30 | 0.252 | 0.45 | 85.0 | 35 |
| 8200.0 | K | 30 | 0.252 | 0.40 | 95.0 | 30 |
| 10000.0 | K | 20 | 0.252 | 0.35 | 105.0 | 25 |
※テストメーター：L&Q HP4284A; Srf HM2770;
※固定インダクタの特殊仕様についてはお問い合わせください。
■ LGAシリーズ LGA0512型特性
| インダクタンス （えーっと） | 許容範囲 | Qmin | Fre. LOテスト （MHz） | 自己共振周波数。 （MHz 最小） | 直流抵抗オーム （最大） | 定格電流 mA （最大） |
| 1000 | K | 60 | 0.01 | 1 | 10.5 | 200 |
| 1500 | K | 75 | 0.01 | 1 | 12.5 | 150 |
| 1800 | K | 55 | 0.01 | 1 | 15.5 | 140 |
※このタイプの固定インダクタは「オスラム」社の低電力電子バラストに使用されています。
一般的なインダクタンスにおけるコア構造と材質の違い。
