■ 特徴： さまざまな高出力SMTインダクタは、高出力であることに優れています 表面実装用の飽和。
■ 用途： VTR、OA機器、デジタルカメラ、液晶テレビ等の電源。
■ 特徴 さまざまな高出力SMTインダクタは、高出力であることに優れています 表面実装用の飽和。 ■ アプリケーション VTR、OA機器、デジタルカメラ、液晶テレビ、ノートパソコン、ポータブル通信機器、DC/DCコンバータ等の電源 |
■ 部品番号体系
■形状・寸法（単位：mm）
タイプ | A±0.30 | B±0.30 | C（最大） | D | そして | F | G | H |
CD31 | 3.0 | 3.50 | 1.80 | 1.0 | 1.30 | 0.90 | 1.30 | 3.50 |
CD32 | 3.0 | 3.50 | 2.40 | 1.0 | 1.30 | 0.90 | 1.30 | 3.50 |
CD42 | 4.0 | 4.50 | 2.30 | 1.50 | 1.80 | 1.20 | 1.80 | 4.50 |
CD43 | 4.0 | 4.50 | 3.50 | 1.50 | 1.80 | 1.20 | 1.80 | 4.50 |
CD51 | 5.20 | 5.80 | 2.30 | 1.50 | 2.70 | 1.20 | 2.70 | 5.80 |
CD52 | 5.20 | 5.80 | 2.80 | 2.0 | 2.40 | 1.80 | 2.40 | 5.80 |
CD53 | 5.20 | 5.80 | 3.80 | 1.80 | 2.70 | 1.20 | 2.70 | 5.80 |
CD54 | 5.20 | 5.80 | 4.80 | 1.50 | 2.60 | 1.40 | 2.60 | 5.80 |
CD73 | 7.0 | 7.80 | 3.80 | 2.50 | 3.0 | 2.0 | 3.0 | 7.50 |
CD75 | 7.0 | 7.80 | 5.20 | 2.50 | 3.0 | 2.0 | 3.0 | 7.50 |
CD104 | 9.0 | 10.0 | 4.20 | 3.20 | 3.75 | 2.50 | 3.75 | 9.50 |
CD105 | 9.0 | 10.0 | 5.80 | 3.20 | 3.75 | 2.50 | 3.75 | 9.50 |
仕様表：
■ シリーズ：CD31、CD32
| 部品番号 | インダクタンス(uH)(※) | 許容範囲 | Rdc (オーム) 最大 | 定格電流アンペア（※） |
| CD31/32-1R0 | 1 | M | 9メートル/48メートル | 1.20/2.0 |
| CD31/32-1R8 | 1.8 | M | 68メートル/56メートル | 1.10/1.80 |
| CD31/32-2R2 | 2.2 | M | 78メートル/78メートル | 0.98/1.40 |
| CD32-2R7 | 2.7 | M | 98メートル | 1.3 |
| CD32-3R3 | 3.3 | M | 109メートル | 1.25 |
| CD32-3R9 | 3.9 | M | 148メートル | 1.2 |
| CD31/32-4R7 | 4.7 | M | 163メートル/173メートル | 0.90/1.10 |
| CD31/32-5R6 | 5.6 | M | 182メートル/193メートル | 0.85/0.90 |
| CD31/32-6R8 | 6.8 | M | 234メートル/220メートル | 0.81/0.85 |
| CD31/32-8R2 | 8.2 | M | 260メートル/247メートル | 0.71/0.80 |
| CD31/32-100 | 10 | M | 306メートル/286メートル | 0.61/0.73 |
| CD31/32-120 | 12 | M | 377メートル/325メートル | 0.58/0.62 |
| CD31/32-150 | 15 | M | 442メートル/468メートル | 0.53/0.60 |
| CD31/32-180 | 18 | M | 550メートル/546メートル | 0.48/0.53 |
| CD31/32-220 | 22 | M | 637メートル/611メートル | 0.43/0.50 |
| CD31/32-270 | 27 | M | 767メートル/680メートル | 0.41/0.42 |
| CD31/32-330 | 33 | M | 1.01/0.96 | 0.37/0.40 |
| CD31/32-390 | 39 | M | 1.11/1.05 | 0.34/0.36 |
| CD31/32-470 | 47 | K | 1.47/1.20 | 0.30/0.34 |
| CD32-560 | 56 | K | 1.53 | 0.32 |
| CD32-680 | 68 | K | 1.76 | 0.3 |
| CD32-820 | 82 | そして | 2.39 | 0.28 |
| CD32-101 | 100 | K | 2.67 | 0.25 |
| CD32-121 | 120 | K | 3.72 | 0.2 |
| CD32-151 | 150 | K | 4.29 | 0.19 |
| CD32-181 | 180 | K | 4.81 | 0.17 |
| CD32-221 | 220 | K | 6.63 | 0.16 |
| CD32-271 | 270 | K | 7.8 | 0.13 |
| CD32-331 | 330 | K | 9.5 | 0.12 |
| CD32-391 | 390 | K | 10.5 | 0.115 |
| CD32-471 | 470 | K | 12.1 | 0.09 |
| CD32-561 | 560 | K | 13.3 | 0.08 |
| CD32-681 | 680 | K | 18.2 | 0.07 |
※最大定格電流値は、直流重畳許容電流および温度上昇許容値を満たすことができる直流電流値です。
※インダクタンステスト Fr. 100KHz 100mA(HP 4277A) at 20℃(L<10uH)
※インダクタンステスト Fr. 1.0KHz 100mA(HP 4277A) at 20℃(L>10uH)
※すべてのSMTインダクタの仕様は完全にリストされているわけではありません。表に記載されていないインダクタンス仕様は、当社にお問い合わせいただければカスタマイズできます。
仕様表：
■ シリーズ：CD42、CD43
| 部品番号 | インダクタンス(uH)(※) | 許容範囲 | Rdc (オーム) 最大 | 定格電流アンペア（※） |
| CD43-1R0 | 1 | M | 20.0メートル | 2.6 |
| CD42-1R2 | 1.2 | M | 22.0メートル | 1.25 |
| CD42-1R5 | 1.5 | M | 25.0メートル | 1.2 |
| CD43-2R2 | 2.2 | M | 42.0メートル | 2.3 |
| CD43-3R3 | 3.3 | M | 51.0メートル | 2.1 |
| CD43-3R9 | 3.9 | M | 73.0メートル | 1.9 |
| CD42/43-4R7 | 4.7 | M | 72/76メートル | 0.65/1.60 |
| CD42/43-5R6 | 5.6 | M | 81/83メートル | 0.60/1.45 |
| CD42/43-6R8 | 6.8 | M | 100/100メートル | 0.56/1.35 |
| CD42/43-8R2 | 8.2 | M | 107/120メートル | 0.51/1.30 |
| CD42/43-100 | 10 | M | 143/150メートル | 0.45/1.00 |
| CD42/43-120 | 12 | M | 163/155メートル | 0.40/0.90 |
| CD42/43-150 | 15 | M | 195/195メートル | 0.39/0.80 |
| CD42/43-180 | 18 | M | 247/230メートル | 0.33/0.70 |
| CD42/43-220 | 22 | M | 300/270メートル | 0.31/0.60 |
| CD42/43-270 | 27 | M | 340/310メートル | 0.28/0.55 |
| CD42/43-330 | 33 | M | 420/345メートル | 0.25/0.50 |
| CD42/43-390 | 39 | M | 495/400メートル | 0.24/0.48 |
| CD42/43-470 | 47 | K | 618/525メートル | 0.21/0.40 |
| CD42/43-560 | 56 | K | 728/595メートル | 0.19/0.38 |
| CD42/43-680 | 68 | K | 870/740メートル | 0.18/0.33 |
| CD42/43-820 | 82 | K | 1030/880メートル | 0.17/0.29 |
| CD42/43-101 | 100 | K | 1.37/1.20 | 0.15/0.26 |
| CD42/43-121 | 120 | K | 1.53/1.25 | 0.14/0.24 |
| CD42/43-151 | 150 | K | 1.87/1.60 | 0.12/0.22 |
| CD42/43-181 | 180 | K | 2.34/2.00 | 0.10/0.19 |
| CD42/43-221 | 220 | K | 2.73/2.35 | 0.095/0.18 |
| CD42/43-271 | 270 | K | 3.61/3.25 | 0.092/0.16 |
| CD42/43-331 | 330 | K | 4.32/3.55 | 0.082/0.15 |
| CD42/43-391 | 390 | K | 5.41/4.20 | 0.074/0.13 |
| CD42/43-471 | 470 | K | 6.33/4.90 | 0.065/0.12 |
| CD43-561 | 560 | K | 6.5 | 0.1 |
※最大定格電流値は、直流重畳許容電流および温度上昇許容値を満たすことができる直流電流値です。
※インダクタンステスト Fr. 100KHz 100mA(HP 4277A) at 20℃(L<10uH)
※インダクタンステスト Fr. 1.0KHz 100mA(HP 4277A) at 20℃(L>10uH)
※巻線インダクタの仕様はすべて記載されているわけではありません。表に記載されていないインダクタンス仕様については、お問い合わせいただければカスタマイズ可能です。
仕様表：
■ シリーズ: CD51、CD52、CD53、CD54
| 部品番号 | インダクタンス(uH)(※) | 許容範囲 | Rdc (オーム) 最大 | 定格電流アンペア（※） |
| CD51/52/53/54-1R0 | 1 | M | 25/13.7/16.5/13.0m | 2.80/3.55/3.70/5.40 |
| CD51/52/53/54-1R5 | 1.5 | M | 32/28.6/19.5/16.9メートル | 2.50/3.40/3.50/4.70 |
| CD51/52/53/54-1R8 | 1.8 | M | 35/30.0/22.0/19.5m | 2.30/2.50/3.00/4.50 |
| CD52/53/54-2R2 | 2.2 | M | 32.5/25.0/22.1メートル | 2.35/2.85/4.00 |
| CD52-2R7 | 2.7 | M | 35.0メートル | 2.7 |
| CD51/52/53/54-3R3 | 3.3 | M | 69/48.0/39.5/31.2メートル | 1.60/2.20/2.40/3.70 |
| CD51/52/53/54-3R9 | 3.9 | M | 83.2/63.5/46.0/36.4メートル | 1.45/2.10/2.25/3.20 |
| CD51/52/53/54-4R7 | 4.7 | M | 91.0/75.0/52.0/52.0メートル | 1.43/1.95/1.90/3.10 |
| CD51/52/53/54-5R6 | 5.6 | M | 103.0/87.6/58.0/54.6メートル | 1.40/1.75/1.88/2.80 |
| CD51/52/53/54-6R8 | 6.8 | M | 212.0/95.0/71.2/58.5メートル | 1.20/1.56/1.85/2.40 |
| CD51/52/53/54-8R2 | 8.2 | M | 165.0/118.0/80.6/62.4メートル | 0.95/1.50/1.81/2.00 |
| CD51/52/53/54-100 | 10.0 | M | 192.0/151.0/93.6/87.9メートル | 0.90/1.40/1.78/1.42 |
| CD51/52/53/54-120 | 12.0 | M | 208.0/156.0/126.0/95.4メートル | 0.87/1.25/1.60/1.38 |
| CD51/52/53/54-150 | 15.0 | M | 259.0/234.0/139.0/105.0メートル | 0.87/1.25/1.60/1.38 |
| CD51/52/53/54-180 | 18.0 | M | 280.0/240.0/160.0/117.0メートル | 0.82/1.00/1.30/1.22 |
| CD51/52/53/54-220 | 22.0 | M | 389.0/298.0/192.0/169.0メートル | 0.69/0.95/1.29/1.10 |
| CD51/52/53/54-270 | 27.0 | M | 411.0/324.0/240.0/185.0メートル | 0.67/0.93/1.10/0.95 |
| CD51/52/53/54-330 | 33.0 | M | 533.0/408.0/325.0/208.0メートル | 0.63/0.84/0.95/0.86 |
| CD51/52/53/54-390 | 39.0 | M | 611.0/435.0/237.0/215.0メートル | 0.61/0.78/0.92/0.78 |
| CD51/52/53/54-470 | 47.0 | K | 735.0/570.0/435.0/355.0メートル | 0.54/0.73/0.82/0.71 |
| CD51/52/53/54-560 | 56.0 | K | 857.0/638.0/553.0/378.0メートル | 0.52/0.63/0.80/0.66 |
| CD51/52/53/54-680 | 68.0 | K | 1040/800.0/628.0/395.0メートル | 0.49/0.58/0.76/0.60 |
| CD51/52/53/54-820 | 82.0 | K | 1350/880.0/785.0/420.0メートル | 0.47/0.51/0.67/0.56 |
| CD51/52/53/54-101 | 100.0 | K | 1560/1130/848.0/611.0メートル | 0.36/0.45/0.62/0.51 |
| CD51/52/53/54-121 | 120.0 | K | 1.68/1.33/1.03/0.76 | 0.34/0.42/0.60/0.47 |
| CD51/52/53/54-151 | 150.0 | K | 2.37/1.92/1.44/0.85 | 0.30/0.38/0.48/0.38 |
| CD51/52/53/54-181 | 180.0 | K | 2.65/2.13/1.64/1.04 | 0.28/0.33/0.43/0.36 |
| CD51/52/53/54-221 | 220.0 | K | 3.21/2.50/2.05/1.45 | 0.27/0.32/0.37/0.34 |
| CD51/52/53/54-271 | 270.0 | K | 5.16/3.02/2.46/1.54 | 0.24/0.31/0,33/0.31 |
| CD51/52/53/54-331 | 330.0 | K | 6.00/3.87/3.71/1.76 | 0.21/0.28/0.30/0.28 |
| CD51/52/53/54-391 | 390.0 | K | 6.46/4.47/4.24/2.08 | 0.20/0.23/0.26/0.26 |
| CD51/52/53/54-471 | 470.0 | K | 7.53/5.66/4.45/2.90 | 0.16/0.21/0.23/0.24 |
| CD51152/53/54-561 | 560.0 | K | 9.62/6.33/4.70/3.12 | 0.14/0.19/0.22/0.22 |
| CD51/52/53/54-681 | 680.0 | K | 11.1/7.53/6.42/3.90 | 0.12/0.18/0.21/0.20 |
| CD51/52/53/54-821 | 820.0 | K | 12.6/9.54/7.36/5.20 | 0.10/0.16/0.18/0.19 |
※最大定格電流値は、直流重畳許容電流および温度上昇許容値を満たすことができる直流電流値です。
※インダクタンステスト Fr. 100KHz 100mA(HP 4277A) at 20℃(L<10uH)
※インダクタンステスト Fr. 1.0KHz 100mA(HP 4277A) at 20℃(L>10uH)
※すべての仕様が網羅されているわけではありません。表に記載されていないインダクタンス仕様については、お問い合わせいただければカスタマイズ可能です。
仕様表：
■ シリーズ:CD73、CD75、CD104、CD105
| 部品番号 | インダクタンス(uH)(※) | 許容範囲 | Rdc (オーム) 最大 | 定格電流アンペア（※） |
| CD75/105-1R0 | 1 | M | 13.0/8.45メートル | 5.20/8.00 |
| CD73/104-1R2 | 1.2 | M | 9.10/9.88メートル | 5.60/7.50 |
| CD105-1R5 | 1.5 | M | 13.8メートル | 6.8 |
| CD105-1R8 | 1.8 | M | 15.6メートル | 6.5 |
| CD73/104-2R2 | 2.2 | M | 14.3/13.0メートル | .00/4.70 |
| CD73/104/105-2R7 | 2.7 | M | 16.9/16.9/17.8メートル | 3.50/4.60/5.50 |
| CD73/104/105-3R3 | 3.3 | M | 19.5/19.5/19.5m | 3.00/4.00/5.00 |
| CD73/104/104-3R9 | 3.9 | M | 22.1/23.4/19.9メートル | 2.50/4.00/3.20 |
| CD73/75/104/105-4R7 | 4.7 | M | 26.0/26.0/28.6/22.1メートル | 2.00/3.80/3.20/4.60 |
| CD73/75/104/105-5K6 | 5.6 | M | 31.2/27.3/31.2/23.8メートル | 1.80/3.10/3.00/4.00 |
| CD73/75/104/105-6R8 | 6.8 | M | 39.0/32.5/32.5/26.0メートル | 1.70/2.80/2.70/3.60 |
| CD73/75/104/105-8R2 | 8.2 | M | 45.0/39.0/39.0/31.2メートル | 1.55/2.52/2.60/3.20 |
| CD73/75/104/105-100 | 10 | M | 55.9/41.6/46.8/34.5メートル | 1.43/2.31/2.35/2.58 |
| CD73/75/104/105-120 | 12 | M | 59.8/49.4/56.6/40.3メートル | 1.38/2.00/2.10/2.43 |
| CD73/75/104/105-150 | 15 | M | 72.8/71.5/67.0/45.5メートル | 1.23/1.81/1.86/2.26 |
| CD73/75/104/105-180 | 18 | M | 85.8/84.5/81.3/48.5メートル | 1.10/1.59/1.72/2.13 |
| CD73/75/104/105-220 | 22 | M | 117.0/91.0/93.0/70.2メートル | 1.06/1.50/1.61/1.93 |
| CD73/75/104/105-270 | 27 | M | 130.0/106.0/109.0/84.1メートル | 0.93/1.28/1.42/1.74 |
| CD73/75/104/105-330 | 33 | M | 162.5/119.6/124.5/92.3メートル | 0.82/1.20/1.24/1.46 |
| CD73/75/104/105-390 | 39 | M | 192.4/149.5/150.8/124.8メートル | 0.72/1.08/1.20/1.36 |
| CD73/75/104/105-470 | 47 | K | 214.5/175.5/173.0/135.2メートル | 0.68/1.04/1.08/1.26 |
| CD73/75/104/105-560 | 56 | K | 247.0/208.0/197.6/158.5メートル | 0.62/0.93/1.00/1.15 |
| CD73/75/104/105-680 | 68 | K | 312.0/234.0/247.0/200.5メートル | 0.58/0.83/0.90/1.10 |
| CD73/75/104/105-820 | 82 | K | 338.0/273.0/299.0/230.0メートル | 0.53/0.78/0.82/0.98 |
| CD73/75/104/105-101 | 100 | K | 481.0/325.0/351.0/260.0メートル | 0.50/0.73/0.72/0.95 |
| CD73/75/104/105-121 | 120 | K | 520.0/390.0/429.0/351.0メートル | 0.48/0.65/0.68/0.87 |
| CD73/75/104/105-151 | 150 | K | 663.0/520.0/533.0/403.0メートル | 0.41/0.58/0.60/0.74 |
| CD73/75/104/105-181 | 180 | K | 715.0/598.0/625.0/495.0メートル | 0.36/0.51/0.55/0.70 |
| CD73/75/104/105-221 | 220 | K | 936.0/793.0/728.0/572.0メートル | 0.30/0.48/0.52/0.65 |
| CD73/75/104/105-271 | 270 | K | 1.10/0.88/0.93/0.73 | 0.28/0.40/0.42/0.54 |
| CD73/75/104/105-331 | 330 | K | 1.30/1.13/1.15/0.85 | 0.27/0.39/0.40/0.50 |
| CD73/75/104/105-391 | 390 | K | 1.60/1.30/1.30/1.04 | 0.24/0.35/0.37/0.46 |
| CD73/75/104/105-471 | 470 | K | 1.86/1.68/1.50/1.18 | 0.22/0.33/0.33/0.40 |
| CD73/75/104/105-561 | 560 | K | 2.34/1.90/1.91/1.42 | 0.20/0.30/0.32/0.30 |
| CD73/75/104/105-681 | 680 | K | 2.60/2.47/2.47/1.99 | 0.19/0.27/0.26/0.28 |
| CD73/75/104/105-821 | 820 | K | 3.50/2.86/2.82/2.03 | 0.17/0.25/0.24/0.24 |
※最大定格電流値は、直流重畳許容電流および温度上昇許容値を満たすことができる直流電流値です。
※インダクタンステスト Fr. 100KHz 100mA(HP 4277A) at 20℃(L<10uH)
※インダクタンステスト Fr. 1.0KHz 100mA(HP 4277A) at 20℃(L>10uH)
※すべての仕様が網羅されているわけではありません。表に記載されていないインダクタンス仕様については、お問い合わせいただければカスタマイズ可能です。
■ SMTインダクタの実梱包

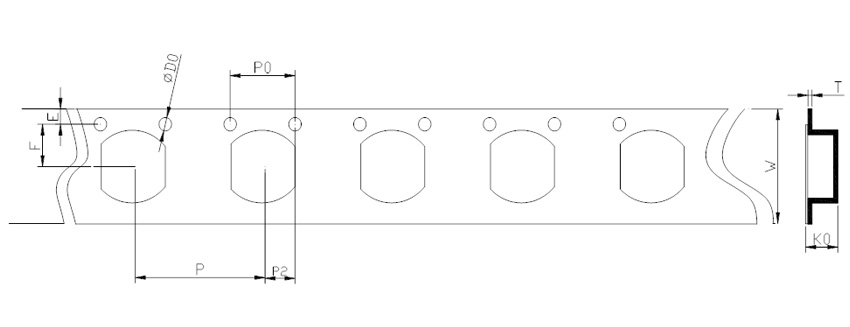

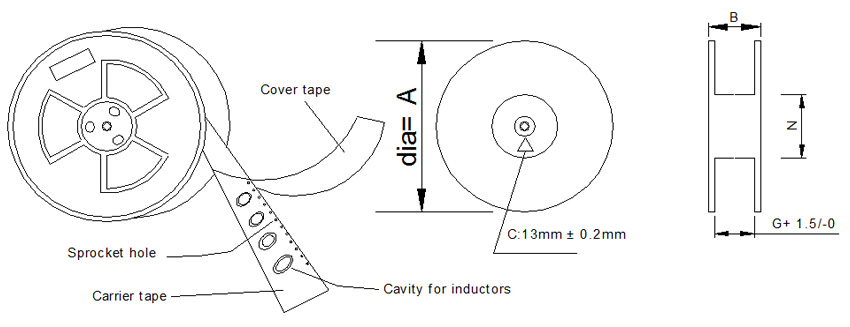

テープおよびリール寸法: (単位:mm)
表面実装タイプ、リール/テープ一覧:
梱包タイプ | リールサイズ（mm） | テープサイズ（mm） | 数量、個/リール | |||||||||||
あ | B | G | 北 | そして | F | D0 | P | P0 | P2 | で | T | K0 | ||
LSMT-01 | 178 | 11 | 8.5 | 60 | 1.75 | 3.5 | 1.5 | 4 | 4 | 2 | 8 | 0.25 | 2.1 | 2000 |
02 | 178 | 15 | 12.5 | 60 | 1.75 | 5.5 | 1.5 | 8 | 4 | 2 | 12 | 0.30 | 1.7 | 1000 |
03 | 178 | 15 | 12.5 | 60 | 1.75 | 5.5 | 1.5 | 8 | 4 | 2 | 12 | 0.30 | 2.1 | 1000 |
04 | 330 | 17 | 12.5 | 100 | 1.75 | 5.5 | 1.5 | 8 | 4 | 2 | 12 | 0.35 | 3.0 | 2000 |
05 | 330 | 17 | 12.5 | 100 | 1.75 | 5.5 | 1.5 | 8 | 4 | 2 | 12 | 0.35 | 2.4 | 2000 |
06 | 330 | 21 | 16.5 | 100 | 1.75 | 7.5 | 1.5 | 12 | 4 | 2 | 16 | 0.35 | 5.5 | 2000 |
07 | 330 | 21 | 16.5 | 100 | 1.75 | 7.5 | 1.5 | 12 | 4 | 2 | 16 | 0.30 | 3.5 | 1500 |
08 | 330 | 21 | 16.5 | 100 | 1.75 | 11.5 | 1.5 | 12 | 4 | 2 | 24 | 0.40 | 5.9 | 1000 |
09 | 330 | 21 | 16.5 | 100 | 1.75 | 7.5 | 1.5 | 12 | 4 | 2 | 16 | 0.30 | 4.0 | 1000 |
10 | 330 | 29 | 24.5 | 100 | 1.75 | 11.5 | 1.5 | 16 | 4 | 2 | 24 | 0.30 | 4.2 | 1000 |
11 | 330 | 29 | 24.5 | 100 | 1.75 | 11.5 | 1.5 | 16 | 4 | 2 | 24 | 0.30 | 4.8 | 500 |
12 | 330 | 29 | 24.5 | 100 | 1.75 | 11.5 | 1.5 | 16 | 4 | 2 | 24 | 0.30 | 5.2 | 500 |
13 | 330 | 29 | 24.5 | 100 | 1.75 | 11.5 | 1.5 | 16 | 4 | 2 | 24 | 0.30 | 6.0 | 500 |
14 | 330 | 29 | 24.5 | 100 | 1.75 | 11.5 | 1.5 | 16 | 4 | 2 | 24 | 0.30 | 8.2 | 500 |
**すべての梱包形態が記載されているわけではなく、梱包材は出荷時の「適合性」を原則として選択されます。そのため、実際の梱包は上記のリストに沿わない場合があります。**
弊社の製品にご興味があり、詳細を知りたい場合は、こちらにメッセージを残してください。できるだけ早く返信いたします。
電話:0086-519-83976620
メールアドレス:liujindong@nfdq.cn
江蘇省常州市新新インテリジェント工業団地6号
常州南方電子素子工場有限公司は、江蘇省の長い歴史を持つ常州市にあります。長江デルタ中心部で最も活気のある経済圏に位置し、交通の便も非常に良好です。高速道路や高鉄が通っており、上海や南京までわずか1時間半です。また、ここから飛行機で中国の主要都市へアクセスできます。
常州南方電子素子工場株式会社は1989年に設立されました。数年にわたる発展と努力を経て、江蘇省塩城市、淮安市、安徽省浪渓市にそれぞれ3つの子会社を設立しました。
