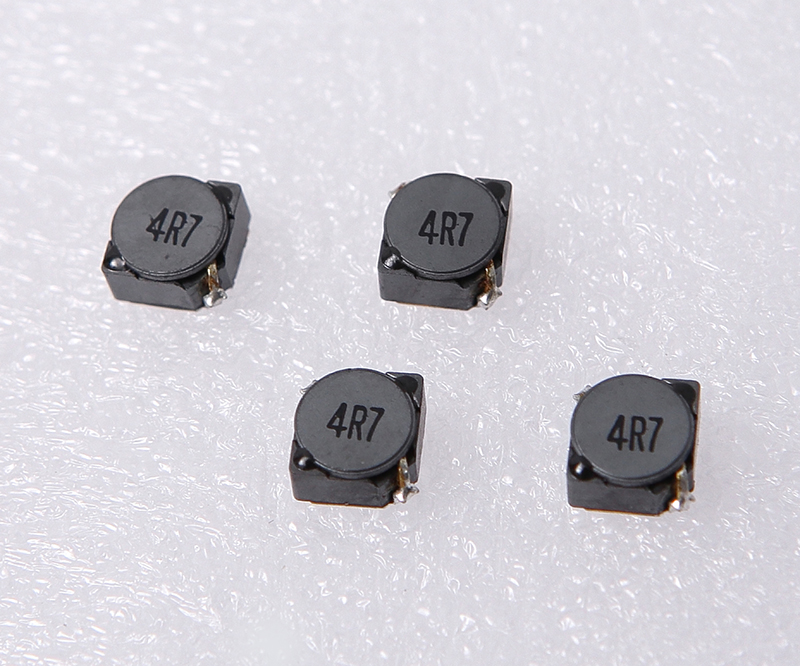

■ Características: Varios inductores de alta potencia son superiores por su alta saturación para montaje en superficie.
■ Aplicaciones: Fuente de alimentación para VTR, equipos OA, cámaras digitales, televisores LED...
■ Características Varios inductores de alta potencia son superiores por su alta saturación para montaje en superficie. ■ Aplicaciones Fuente de alimentación para VTR, equipos OA, cámaras digitales, televisores LED, ordenadores portátiles, equipos de comunicación compartimentados, convertidores DC/DC, etc. |  |

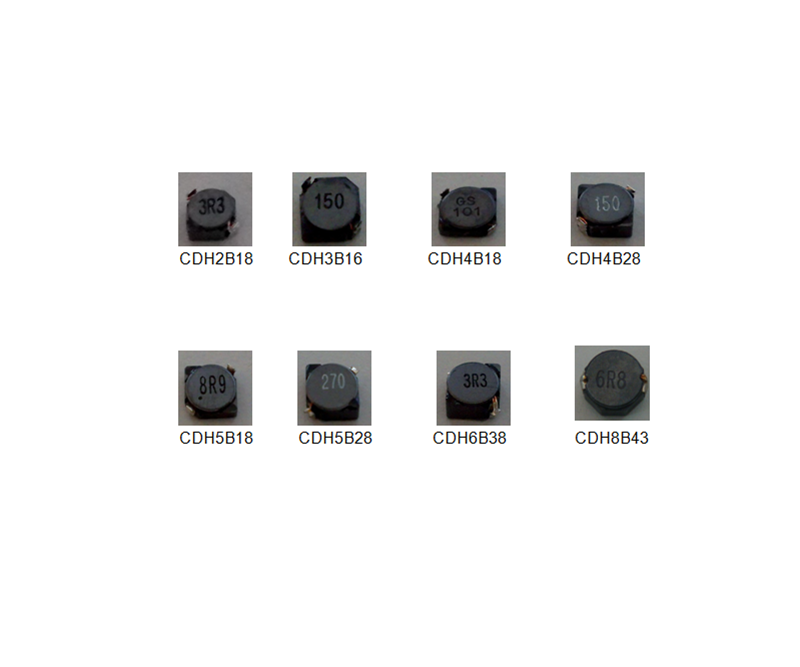

■ Sistema de numeración de piezas
■ Formas y dimensiones (UNIDAD:mm)
Tipo | Amáx. | Bmáx. | do | D | Y | F | GRAMO | H | Fuego |
CDH3B12 | 4.0 | 1.4 | 4.4 | 1.1 | 1.5 | 1.4 | 2.4 | 5.2 | 1 |
CDH3B16 | 4.0 | 1.8 | 4.4 | 1.1 | 1.5 | 1.4 | 2.4 | 5.2 | 1 |
CDH3B16B | 4.0 | 1.8 | 5.5 | 4.0 | 1.0 | 4.0 | 1.5 | 1.0 | 2 |
CDH3B28 | 4.0 | 3.0 | 4.4 | 1.1 | 1.5 | 1.4 | 2.4 | 5.2 | 1 |
Tipo | Amáx. | Bmáx. | do | D | Y | F | GRAMO | H | Fuego |
CDH2B09 | 3.2 | 1.15 | 3.30 | 1.10 | 1.30 | 1.30 | 1.70 | 4.30 | 1 |
CDH2B11 | 3.2 | 1.20 | 3.30 | 1.10 | 1.30 | 1.30 | 1.70 | 4.30 | 1 |
CDH2B18/LD | 3.2 | 2.0 | 3.30 | 1.00 | 1.30 | 1.30 | 1.70 | 4.30 | 1 |
CDH2B18/HP | 3.2 | 2.0 | 3.30 | 1.00 | 1.30 | 1.30 | 1.70 | 4.30 | 1 |
Tipo | Amáx. | Bmáx. | do | D | Y | F | GRAMO | H | Fuego |
CDH4B18 | 5.0 | 2.0 | 6.9 | 4.5 | 1.5 | 5.3 | 1.9 | 1.5 | 2 |
CDH4B28 | 5.0 | 3.0 | 6.9 | 4.5 | 1.5 | 5.3 | 1.9 | 1.5 | 2 |
CDH5B18 | 6.0 | 2.0 | 8.2 | 5.5 | 2.0 | 6.3 | 2.15 | 2.0 | 2 |
CDH5B28 | 6.0 | 3.0 | 8.2 | 5.5 | 2.0 | 6.3 | 2.15 | 2.0 | 2 |
Tabla de especificaciones:
■ SERIE: CDRH 2B09/2B11/2B18(LD)/2B18(HP)
| Número de pieza | Inductancia (uH)(※) | Tolerancia | Rds (ohmios) Máx. | Corriente nominal en amperios (※) |
| 2B09 | 1.2 | METRO | 87,5 millones | 800 metros |
| 2B09/2B11 | 1.5 | METRO | 97,5 m/71 m | 730 m/920 m |
| 2B09 | 1.8 | METRO | 122,5 m | 650 metros |
| 2B09/2B11/2B18LD/2B18HP | 2.2 | METRO | 150/103/43/69 m | 600/740/1000/1650 m |
| 2B09/2B11/2B18LD/2B18HP | 3.3 | METRO | 188/137/64/102 m | 470/600/820/1500 m |
| 2B09/2B11/2B18LD/2B18HP | 4.7 | METRO | 275/167/80/143 m | 410/515/720/1250 m |
| 2B09 | 5.6 | METRO | 400 metros | 370 metros |
| 2B09/2B11/2B18LD | 6.8 | METRO | 425/257/120 m | 330/420/620 m |
| 2B09 | 8.2 | METRO | 487,5 metros | 300 metros |
| 2B09/2B11/2B18LD/2B18HP | 10.0 | METRO | 562,5/371/189/349 m | 280/378/475/774 m |
| 2B11 | 12.0 | METRO | 411 metros | 328 metros |
| 2B11/2B18LD/2B18HP | 15.0 | METRO | 565/228/504 m | 270/415/630 m |
| 2B18LD/2B18HP | 22.0 | METRO | 332/735 m | 324/540 m |
| 2B18LD | 33.0 | METRO | 502 metros | 265 metros |
| 2B18LD | 39.0 | METRO | 657 metros | 234 metros |
| 2B18LD | 47.0 | METRO | 741 metros | 214 metros |
| 2B18LD | 68.0 | METRO | 1120 metros | 180 metros |
※ El valor de corriente nominal máximo es el valor de corriente de CC que puede cumplir con el valor permitido de aumento de temperatura y corriente de superposición de CC.
※ Prueba de inductancia a 100 KHz, 100 mA (HP 4277A) a 20 °C (L < 10 uH)
※ Prueba de inductancia de 1,0 KHz, 100 mA (HP 4277A) a 20 ℃ (L>10 uH)
※ No todas las especificaciones están enumeradas en su totalidad, y las especificaciones de inductancia que no figuran en la tabla se pueden personalizar comunicándose con nosotros.
■ SERIE: CDRH 3B12/3B16/3B16(B)/3B28
| Número de pieza | Inductancia (uH)(※) | Tolerancia | Rds (ohmios) Máx. | Corriente nominal en amperios (※) |
| 3B12/3B16/ | 1 | METRO | 87/45 m | 1,20/1,47 |
| 3B12/3B16/3B16B | 1.5 | METRO | 124/52/48 m | 1.10/1.45/1.46 |
| 3B12 | 1.8 | METRO | 142 metros | 1.04 |
| 3B16/3B16B | 2.2 | METRO | 72/70 m | 1.20/1.20 |
| 3B16/3B16B | 2.7 | METRO | 75/78 m | 1.18/1.17 |
| 3B12/3B16/3B16B/3B28 | 3.3 | METRO | 239/85/86/72 m | 0,8/1,1/1,02/1,85 |
| 3B16/3B16B | 3.9 | METRO | 95/98 m | 1.0/0.98 |
| 3B12/3B16/3B16B/3B28 | 4.7 | METRO | 338/1.5/107/89 m | 0,73/0,90/0,885/1,62 |
| 3B16/3B16B | 5.6 | METRO | 119,6/141 m | 0,822/0,81 |
| 3B12/3B16/3B16B/3B28 | 6.8 | METRO | 406/170/163/120 m | 0,64/0,73/0,74/1,20 |
| 3B16 | 8.2 | METRO | 190 metros | 0.621 |
| 3B12/3B16/3B16B/3B28 | 10 | METRO | 622/210/208/145 m | 0,5/0,55/0,55/1,05 |
| 3B16/3B16B | 12 | METRO | 247/264 m | 0,50/0,53 |
| 3B12/3B16/3B16B/3B28 | 15 | METRO | 977/295/293/213m | 0,43/0,45/0,45/0,9 |
| 3B16/3B16B | 18 | METRO | 416/364 m | 0,41/0,42 |
| 3B12/3B16/3B16B/3B28 | 22 | METRO | 1,16/0,43/0,42/0,33 | 0,38/0,4/0,4/0,74 |
| 3B16/3B16B | 27 | METRO | 546/543 m | 0,32/0,315 |
| 3B12/3B16/3B16B/3B28 | 33 | METRO | 1,90/0,68/0,68/0,48 | 0,315/0,32/0315/0,58 |
| 3B16/3B16B | 39 | METRO | 871/770 m | 0,28/0,30 |
| 3B12/3B16/3B16B/3B28 | 47 | METRO | 2,3/0,96/1,07/0,6 | 0,26/0,26/0,29/0,48 |
| 3B16/3B16B | 56 | METRO | 1.09/1.19 | 0,242/0,248 |
| 3B16/3B16B | 68 | METRO | 1,25/1,33 | 0,219/0,215 |
| 3B16 | 82 | METRO | 1.5 | 0,20 |
| 3B16 | 100 | METRO | 1.68 | 0.187 |
| 3B16 | 120 | METRO | 2.15 | 0.178 |
| 3B16 | 150 | METRO | 2.6 | 0.150 |
| 3B16 | 180 | METRO | 2.86 | 0.138 |
| 3B16 | 220 | METRO | 4.55 | 0.120 |
| 3B16 | 270 | METRO | 5.07 | 0.105 |
| 3B16 | 330 | METRO | 5.89 | 0.098 |
| 3B16 | 390 | METRO | 6.5 | 0.096 |
| 3B16 | 470 | METRO | 7.15 | 0.085 |
| 3B16 | 560 | METRO | 9.75 | 0.070 |
| 3B16 | 680 | METRO | 12.74 | 0.068 |
※ El valor de corriente nominal máximo es el valor de corriente de CC que puede cumplir con el valor permitido de aumento de temperatura y corriente de superposición de CC.
※ Prueba de inductancia a 100 KHz, 100 mA (HP 4277A) a 20 °C (L < 10 uH)
※ Prueba de inductancia de 1,0 KHz, 100 mA (HP 4277A) a 20 ℃ (L>10 uH)
※ No todas las especificaciones están enumeradas en su totalidad, y las especificaciones de inductancia que no figuran en la tabla se pueden personalizar comunicándose con nosotros.
■ SERIE: CDRH 4B18/4B28/5B18/5B28
| Número de pieza | Inductancia (uH)(※) | Tolerancia | Rds (ohmios) Máx. | Corriente nominal en amperios (※) |
| 4B18/4B28/5B18/5B28 | 1 | METRO | 28,6/25,7/17,7/15,6 m | 1.80/2.7/3.0/3.5 |
| 4B18/5B18 | 1.5 | METRO | 45,5/23,4 m | 1,45/2,3 |
| 5B28 | 1.8 | METRO | 22,1 metros | 2.7 |
| 4B18/4B28/5B18/5B28 | 2.2 | METRO | 52,0/32,8/36,4/24,7 m | 1.4/1.8/2.1/2.3 |
| 4B18/5B18/5B28 | 2.7 | METRO | 58,5/40,3/28,6 m | 1.30/2.0/2.26 |
| 4B28 | 3 | METRO | 48,1 millones | 1.55 |
| 4B18/5B18/5B28 | 3.3 | METRO | 62,4/49,4/32,5 m | 1,15/1,83/2,23 |
| 4B18/4B28 | 3.9 | METRO | 65,0/48,1 m | 0,9/1,5 |
| 4B18/4B28/5B18/5B28 | 4.7 | METRO | 78.0/52/65.0/39.0 | 0,86/1,35/1,6/1,9 |
| 4B18/4B28/5B18/5B28 | 5.6 | METRO | 98,8/58,5/72,8/44,2 m | 0,82/1,21/1,45/1,76 |
| 4B18/4B28/5B18/5B28 | 6.8 | METRO | 143/88,4/78/52 m | 0,78/1,15/1,31/1,63 |
| 4B18/5B18/5B28 | 8.2 | METRO | 156/96,2/58,5 m | 0,7/1,10/1,50 |
| 4B18/4B28/5B18/5B28 | 10 | METRO | 159/120/124/78 m | 0,62/1,0/1,05/1,30 |
| 4B28/5B18/5B28 | 12 | METRO | 140/153/84,5 m | 0,84/0,95/1,20 |
| 4B18/4B28/5B18/5B28 | 15 | METRO | 247/156/196/115 m | 0,5/0,75/0,85/1,10 |
| 5B18/5B28 | 18 | METRO | 210/119,6 m | 0,79/1,0 |
| 4B18/4B28/5B18/5B28 | 22 | METRO | 260/247/290/156 m | 0,42/0,7/0,7/0,89 |
| 4B28/5B18/5B28 | 27 | METRO | 299/330/189 m | 0,59/0,66/0,8 |
| 4B18/4B28/5B18/5B28 | 33 | METRO | 0,55/0,33/0,59/0,21 | 0,34/0,57/0,59/0,73 |
| 4B18/4B28/5B18/5B28 | 39 | METRO | 0,59/0,35/0,52/0,51 | 0,32/0,52/0,51/0,69 |
| 4B18/4B28/5B18/5B28 | 47 | METRO | 0,85/0,45/0,60/0,26 | 0,30/0,50/0,48/0,61 |
| 4B18/4B28/5B18/5B28 | 56 | METRO | 0,91/0,47/0,67/0,34 | 0,28/0,42/0,43/0,56 |
| 4B18/4B28/5B18/5B28 | 68 | METRO | 1.0/0.55/0.84/0.36 | 0,25/0,35/0,40/0,50 |
| 4B18/4B28/5B18/5B28 | 82 | METRO | 1,3/0,78/0,98/0,42 | 0,23/0,33/0,36/0,46 |
| 4B18/4B28/5B18/5B28 | 100 | METRO | 1,56/0,86/1,2/0,57 | 0,20/0,30/0,33/0,42 |
| 4B18/4B28/5B18/5B28 | 120 | METRO | 2,1/1,3/1,3/0,68 | 0,19/0,28/0,3/0,4 |
| 4B18/4B28/5B18 | 150 | METRO | 2,34/1,5/1,61 | 0,155/0,25/0,27 |
| 4B18/4B28/5B18 | 180 | METRO | 2.6/1.6/2.05 | 0,145/0,23/0,25 |
| 4B18/4B28/5B18/5B28 | 220 | METRO | 3,38/1,82/2,29/1,30 | 0,14/0,21/0,23/0,29 |
| 4B18/4B28/5B18/5B28 | 270 | METRO | 4.03/2.86/2.99/1.52 | 0,135/0,185/0,20/0,26 |
| 4B18/4B28/5B18/5B28 | 330 | METRO | 4.56/3.25/3.51/2.21 | 0,13/0,17/0,19/0,23 |
| 4B18/4B28/5B18/5B28 | 390 | METRO | 5.07/4.55/4.16/2.40 | 0,125/0,155/0,16/0,21 |
| 4B18/4B28/5B18/5B28 | 470 | METRO | 5.46/5.0774.81/2.60 | 0,12/0,14/0,15/0,19 |
| 4B18/4B28/5B18/5B28 | 560 | METRO | 8.19/5.46/5.20/2.96 | 0,11/0,13/0,14/0,18 |
| 4B18/4B28/5B18/5B28 | 680 | METRO | 10.0/6.11/6.37/3.77 | 0,10/0,12/0,13/0,17 |
※ El valor de corriente nominal máximo es el valor de corriente de CC que puede cumplir con el valor permitido de aumento de temperatura y corriente de superposición de CC.
※ Prueba de inductancia a 100 KHz, 100 mA (HP 4277A) a 20 °C (L < 10 uH)
※ Prueba de inductancia de 1,0 KHz, 100 mA (HP 4277A) a 20 ℃ (L>10 uH)
※ No todas las especificaciones están enumeradas en su totalidad, y las especificaciones de inductancia que no figuran en la tabla se pueden personalizar comunicándose con nosotros.
■ Empaquetado real del inductor SMT

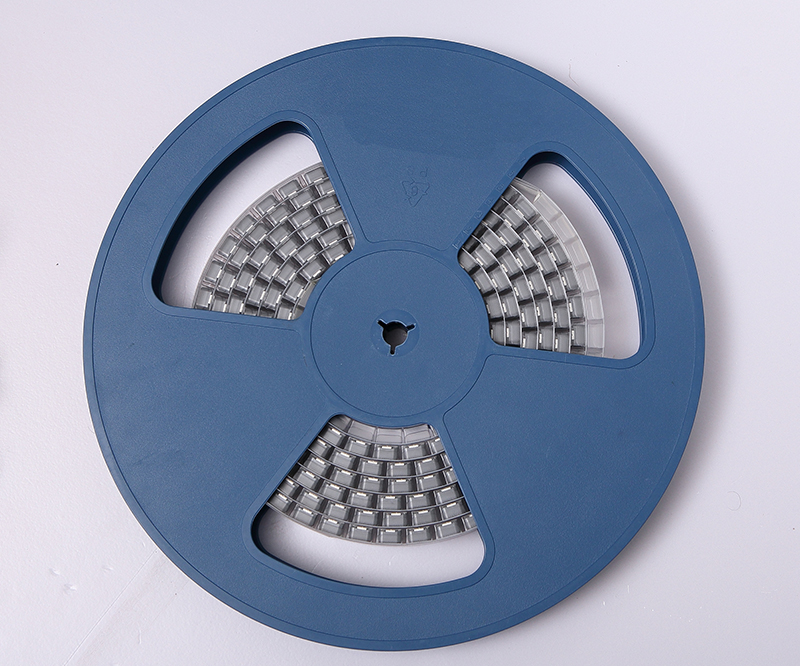

Dimensiones de la cinta y el carrete: (unidad: mm)
Lista de tipos de montaje en superficie, carretes/cintas:
TIPO DE EMBALAJE | Tamaño del carrete (mm) | Tamaño de la cinta (mm) | Cantidad, piezas/carrete | |||||||||||
A | B | GRAMO | norte | Y | F | D0 | PAG | P0 | P2 | EN | T | K0 | ||
LSMT-01 | 178 | 11 | 8.5 | 60 | 1,75 | 3.5 | 1.5 | 4 | 4 | 2 | 8 | 0,25 | 2.1 | 2000 |
02 | 178 | 15 | 12.5 | 60 | 1,75 | 5.5 | 1.5 | 8 | 4 | 2 | 12 | 0.30 | 1.7 | 1000 |
03 | 178 | 15 | 12.5 | 60 | 1,75 | 5.5 | 1.5 | 8 | 4 | 2 | 12 | 0.30 | 2.1 | 1000 |
04 | 330 | 17 | 12.5 | 100 | 1,75 | 5.5 | 1.5 | 8 | 4 | 2 | 12 | 0.35 | 3.0 | 2000 |
05 | 330 | 17 | 12.5 | 100 | 1,75 | 5.5 | 1.5 | 8 | 4 | 2 | 12 | 0.35 | 2.4 | 2000 |
06 | 330 | 21 | 16.5 | 100 | 1,75 | 7.5 | 1.5 | 12 | 4 | 2 | 16 | 0.35 | 5.5 | 2000 |
07 | 330 | 21 | 16.5 | 100 | 1,75 | 7.5 | 1.5 | 12 | 4 | 2 | 16 | 0.30 | 3.5 | 1500 |
08 | 330 | 21 | 16.5 | 100 | 1,75 | 11.5 | 1.5 | 12 | 4 | 2 | 24 | 0.40 | 5.9 | 1000 |
09 | 330 | 21 | 16.5 | 100 | 1,75 | 7.5 | 1.5 | 12 | 4 | 2 | 16 | 0.30 | 4.0 | 1000 |
10 | 330 | 29 | 24.5 | 100 | 1,75 | 11.5 | 1.5 | 16 | 4 | 2 | 24 | 0.30 | 4.2 | 1000 |
11 | 330 | 29 | 24.5 | 100 | 1,75 | 11.5 | 1.5 | 16 | 4 | 2 | 24 | 0.30 | 4.8 | 500 |
12 | 330 | 29 | 24.5 | 100 | 1,75 | 11.5 | 1.5 | 16 | 4 | 2 | 24 | 0.30 | 5.2 | 500 |
13 | 330 | 29 | 24.5 | 100 | 1,75 | 11.5 | 1.5 | 16 | 4 | 2 | 24 | 0.30 | 6.0 | 500 |
14 | 330 | 29 | 24.5 | 100 | 1,75 | 11.5 | 1.5 | 16 | 4 | 2 | 24 | 0.30 | 8.2 | 500 |
**No se incluyen todos los formatos de embalaje, y los materiales de embalaje se seleccionan según el principio de idoneidad para el envío. Por lo tanto, es posible que el embalaje físico no cumpla con la lista anterior.**
