¿Cuáles son las ventajas únicas de los inductores enchufables en forma de I en diversas aplicaciones? ¿Por qué ha sido tan buena la tendencia de desarrollo en los últimos años?

1. ¿Cuáles son las ventajas de los inductores enchufables en forma de I?

Las bobinas inductoras fijas pequeñas suelen enrollarse directamente sobre el núcleo con alambre esmaltado. Se utilizan principalmente en circuitos como filtrado, entallado, oscilación y retardo. Existen dos tipos de estructura: vertical y horizontal.

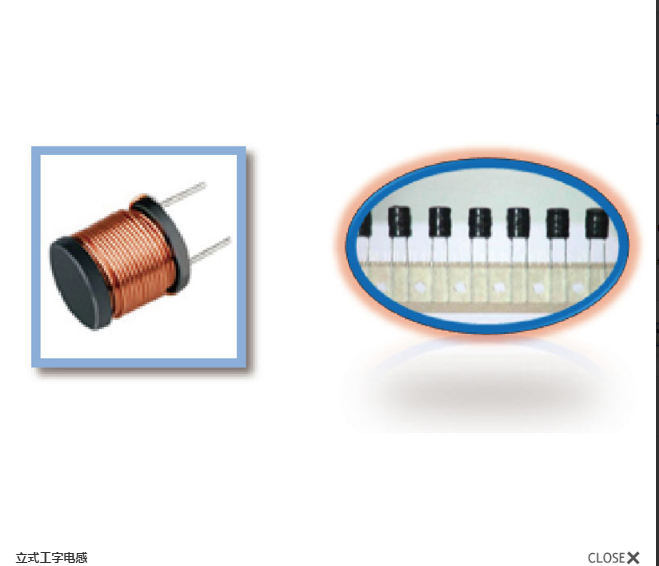

1. Inductor fijo sellado vertical. Este inductor utiliza pines codireccionales. Los inductores de las series LG y LG2, de fabricación nacional, tienen un rango de inductancia de 0,1 a 2200 μH (indicado directamente en la carcasa) y una corriente nominal de operación de 0,05 a 1,6 A, con un margen de error de ±5 % a ±10 %. Los inductores importados de la serie TDK con código de color están marcados en la superficie con un punto de color.

2. Inductores fijos sellados horizontales. Los inductores fijos sellados horizontales utilizan pines axiales. Se fabrican en China con las series LG1, LGA, LGX y otras.

El rango de inductancia del inductor de la serie LG1 es de 0,1 ~ 22000 μH (marcado directamente en la carcasa), la corriente de funcionamiento nominal es de 0,05 ~ 1,6 A y el rango de error es de ± 5 % ~ ± 10 %.

Los inductores de la serie LGA adoptan una estructura ultrapequeña, similar en forma a las resistencias de anillo de color de 1/2 W, y su inductancia varía de 0,22 ~ 100 μH (marcada en la carcasa con anillos de color), y la corriente nominal es de 0,09 ~ 0,4 A.

Los inductores codificados por color de la serie LGX también presentan una estructura de encapsulado compacto. Su inductancia varía de 0,1 a 10 000 μH, y la corriente de entrada se divide en cuatro especificaciones: 50 mA, 150 mA, 300 mA y 1,6 A.

¿Cuál es el principio de funcionamiento del inductor enchufable en forma de I?

Los inductores en forma de I funcionan según el principio de inducción electromagnética. Sus principales aplicaciones son: filtros de supresión de ruido para fuentes de alimentación conmutadas; filtros de ruido electrostático para líneas eléctricas y de señal; convertidores y equipos ultrasónicos, como supresores de interferencias de radiación. Pérdida de potencia del inductor de núcleo magnético: Durante el ciclo de intercambio, la pérdida de energía causada por el cambio de energía magnética del inductor de potencia se almacena en el núcleo magnético en forma de energía magnética durante el tiempo de encendido y la energía magnética extraída por el núcleo magnético cuando está cerrado. La diferencia.

En tercer lugar, ¿el tipo de inductor enchufable tipo I?

Actualmente existen tres tipos de inductores de viga en I: inductores de viga en I enchufables axiales, inductores de viga en I de uso común e inductores de viga en I de parche.

Inductor en forma de I de uso común (inductor tipo PK): Se considera una versión vertical del inductor axial. Su aplicación es similar a la del inductor axial, pero el inductor en forma de I de uso común puede tener un mayor volumen, lo que permite una corriente que, naturalmente, alcanza cierta cantidad. Promoción de aplicaciones.

El inductor de tipo axial (inductor de tipo VC) se utiliza principalmente para la supresión de EMI, este inductor puede tener un volumen mayor y puede soportar una corriente mayor;

Inductores de potencia SMD (inductores tipo CD): Este tipo de inductor también se deriva de los inductores en forma de I. El tipo de montaje es en chip. Entre los inductores en chip, el inductor presenta una mayor capacidad de saturación y una estructura simple. Es un inductor de bajo costo de la serie chip.
